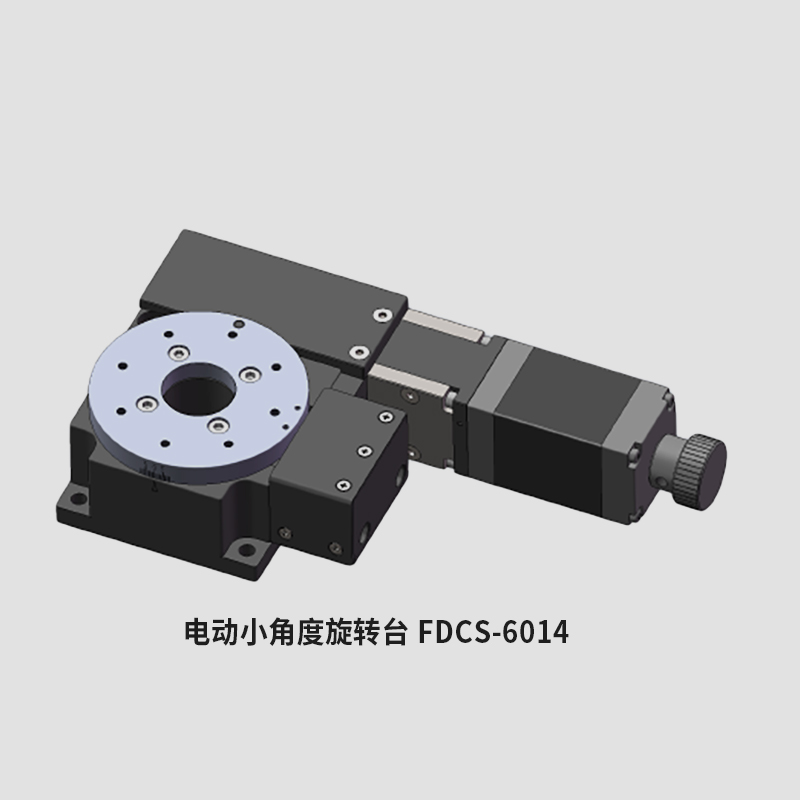

一、电动角位滑台定义
1）标配步进电机和RS232接口，方便连接控制器；
2）旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长；
3）采用高精密滚珠丝杆结构，运动流畅，可针对微小角度的重复定位；
4）特殊的结构设计保证了传动部位具有不易磨损、耐久性高的特点；
5）台面外围的刻度圈是激光刻划标尺，标尺可相对台面传动，方便初始定位和读数；
6）步进电机和丝杆通过高品质弹性联轴器，传动同步，消偏性能好，大大降低了偏心扰动且噪音小；
7）电动角位台可平放使用也可立式使用，可与其它种类台子组成多维电动调整台；
8）微小角度电动旋转台成对设计，可叠加，可单独使用；

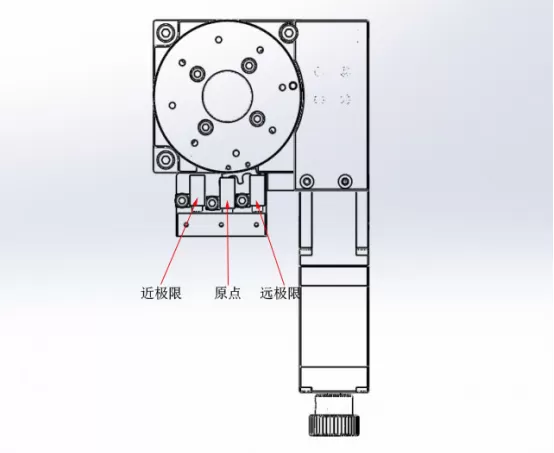

9）具有限位功能，初始零位功能，可换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。
二、电动角位台安装方法

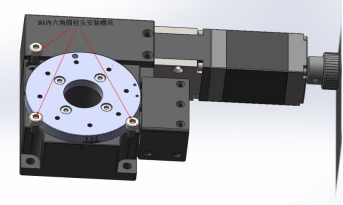

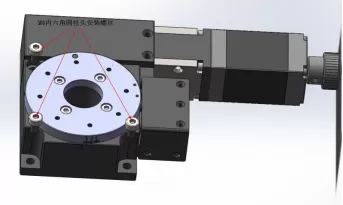

使用底板上钻设的3个螺栓孔，通过附属螺丝进行固定。如下图：
三、参数
产品型号 | 电动小角度旋转台FDCS-6014 | ||||
结构描述 | 台面尺寸 | Φ60 | 精度描述 | 分辨率 | ≈0.01°/0.0042°（无细分） |
移动量 | ±7° | ||||
传动方式 | 滚珠丝杆 | **速度（全步级） | 21°/sec（2相步进） | ||
丝杆导程 | 1mm | 重复定位精度（理论） | ±0.01° | ||
导轨 | 交叉滚珠导轨 | 同轴度 | 30μmm | ||
承载形式 | 滚珠交叉轴环 | 运动平行度 | 10μmm | ||
步进电机 | 28BYG（1.8°/0.72°） | 台面平面度 | 30μmm | ||
主体材料 | 铝合金-阳ji氧化发黑 | 自重 | 1KG | ||

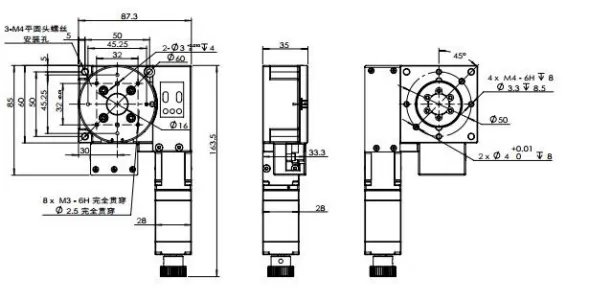

四、尺寸图

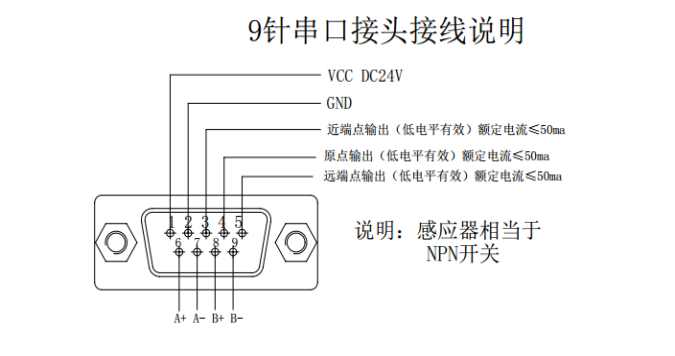

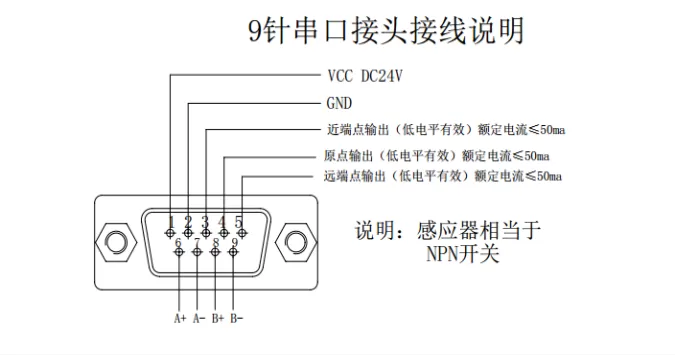

五、接线图

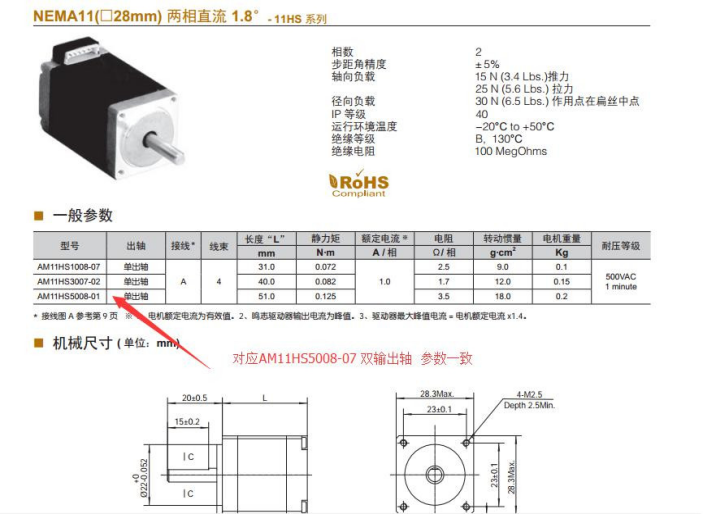

六、滑台所配电机参数
七．滑台所配步进电机驱动器情况
1. 本滑台默认不配伺服电机和驱动器，由客户另行购买。
2. 本滑台推荐搭配MADLT05SA多功能型驱动器。
八．关于滑台的日常保养及维护
为使得本平台获得长久的寿命及稳定的精度，需对本平台的传动机构，滑动机构，滚动机构等进行保养。
弧形导轨和滚柱丝杆的保养：定期对弧形导轨滚柱丝杆施加适量润滑脂，润滑脂均匀布涂覆在弧形导轨滚珠。
丝杆沟槽内即可，不可溢出，润滑脂类型为导轨丝杆用锂基润滑脂，品牌不限，4个月保养一次。
