在半导体产业链中，芯片封装是连接晶圆制造与系统应用的关键环节。随着5G、物联网、人工智能等技术的快速发展，芯片封装形式正从传统的引线键合向倒装芯片、晶圆级封装、系统级封装等先进封装演进。在这一进程中，精密点胶固化作为芯片固定、底部填充、围坝成型的核心工艺，其精度与可靠性直接决定了封装器件的电性能与长期可靠性。复坦希（北京）电子科技推出的芯片专用UVLED点光源设备，以其微米级光斑控制、超低热辐射和稳定能量输出，正成为高端微电子封装产线的工艺保障。
一、微米级精准光斑，满足芯片级点胶固化需求
先进封装中，芯片尺寸不断缩小，点胶区域往往只有数百微米甚至几十微米。复坦希UVLED点光源配备高精度聚焦光学系统，提供LE1.5至LE20多种规格透镜选型，可形成0.5mm至20mm的精准光斑。以LE1.5透镜为例，其在最佳照射距离7mm处可实现10000mW/cm²的高能量密度输出，光斑边界清晰锐利，几乎无散射。这种微米级的光斑控制能力，确保了在芯片边角、微凸点间隙等狭小空间内，胶水能够瞬间固化且不溢出到非目标区域，满足倒装芯片底部填充、CSP封装围坝成型等严苛工艺要求。
二、多种照射头选型，适配复杂封装结构
芯片封装中，点胶位置往往位于基板凹槽、腔体侧壁或深孔底部，对光源的入射角度和照射路径提出特殊要求。复坦希点光源系列提供丰富的照射头选项：
标准照射头：适用于常规平面点胶固化场景。
90°直角照射头：用于侧壁点胶、垂直表面固化，解决传统光源难以触及的角度难题。
侧面照射头：适合狭小空间内的侧向照射，满足特殊工装布局需求。
线型光斑照射头：适用于连续点胶路径的扫描式固化，提升产线效率。
照射头头部尺寸最小可至8.6mm，能够轻松集成在高精度固晶机、点胶机等封装设备中，实现点胶后即刻固化的工艺闭环。
三、超低热辐射，保障芯片电性能与可靠性
芯片封装对热敏感度极高。传统汞灯在固化过程中产生的大量红外热量，会导致芯片局部温升过高，引发热应力开裂、界面分层，甚至影响芯片内部的电性能参数。复坦希UVLED点光源采用进口高功率LED芯片，光谱集中在紫外波段，几乎不产生红外辐射，属于典型的冷光源。在固化过程中，芯片和基板的温升控制在极低范围内，从根本上消除了热损伤风险。这一特性对于薄型化芯片、大尺寸基板、柔性封装等对热敏感的应用场景尤为关键。
四、稳定能量输出，确保批量化生产一致性
在大规模芯片封装生产中，固化能量的一致性直接决定了产品的良率。复坦希UVLED点光源采用高稳定性驱动电源与高效散热结构，确保光照强度依据透镜选型在50~10000mW/cm²范围内恒定输出，长期运行光衰极小。用户可通过功率10%~100%线性调节和照射时间1~999s任意设置，精准控制每一颗芯片接收到的固化总能量。无论是低能量预固化还是高能量深层固化，都能确保每一批次、每一颗芯片的固化效果完全一致，满足半导体制造对CPK过程能力指数的严苛要求。
五、多通道独立控制，提升封装产线效率

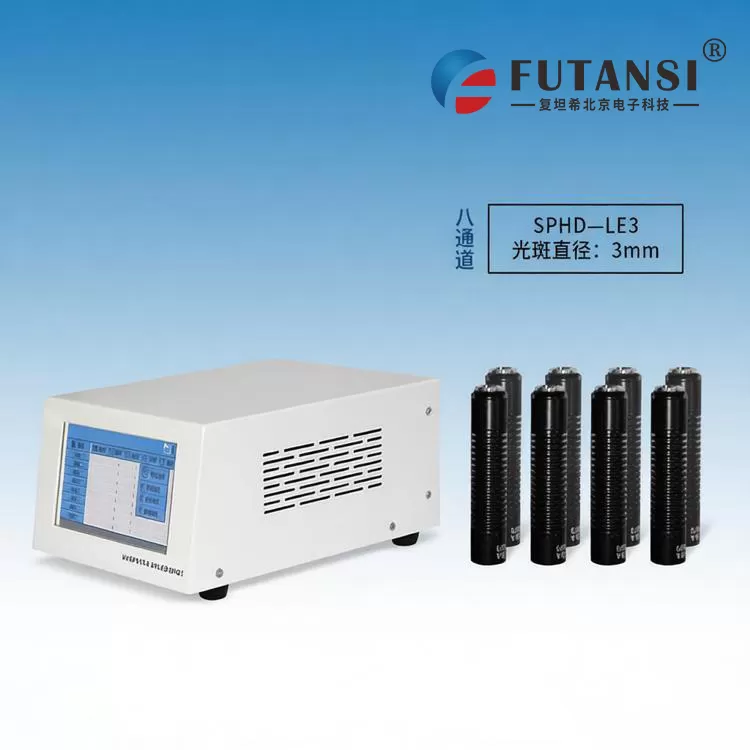

为适应多工位并行生产的产线布局，复坦希提供四通道（UVSP81T）和八通道（UVSP81T-8）点光源控制器。每个通道可独立控制照射时间和输出功率，互不干扰，实现一台设备同时服务多个固化工位。控制方式支持屏幕触控、脚踏开关、RS232/485通讯等多种模式，可轻松接入封装产线的MES系统，实现工艺参数的远程设定与数据追溯。对于需要在线能量监测的严苛工艺，还可选配实时能量反馈功能，确保每一次固化都在受控状态下完成。
六、深度工艺支持，从设备到量产的全流程保障
在半导体封装领域，工艺的稳定性和可重复性比设备本身更为重要。复坦希的优势在于提供“固化工程解决方案”而非仅仅是光源设备。我们的技术工程师团队具备丰富的半导体封装工艺经验，能够深入客户现场，共同确定最佳照射距离（如LE4.0透镜对应16mm）、能量密度要求、照射路径规划等关键参数，并协助完成工艺验证与优化。通过这种深度的工艺协同，帮助封装企业顺利通过IATF16949、AEC-Q等车规级认证要求，确保持续、稳定地生产出高可靠性的封装产品。
结语
在芯片封装向高密度、高可靠性迈进的今天，精密点胶固化已从辅助工艺转变为核心工序。复坦希（北京）电子科技凭借深厚的光学技术积累和半导体行业服务经验，为全球微电子封装企业提供精准、稳定、可靠的UVLED点光源解决方案。我们愿与每一位封装工程师携手，共同攻克先进封装中的固化难题，赋能半导体产业的高质量发展。如需获取针对您具体封装工艺的点光源选型建议或打样测试，欢迎随时联系复坦希技术团队。
