在光通信模块向400G、800G乃至1.6T速率跃升的今天，光纤阵列与硅光芯片的耦合精度，已成为决定光模块插入损耗和通道一致性的核心指标。V槽光纤阵列与芯片波导的对准误差必须控制在±0.5μm以内，任何微小位移都会导致耦合效率下降，使模块无法通过眼图测试。然而，从耦合对位完成到胶水彻底固化之间，存在一个极易被忽视的“漂移窗口期”——设备振动、胶体收缩、环境温变都可能破坏已经校准好的位置。复坦希（北京）电子科技有限公司推出的光纤阵列专用UVLED点光源预固定系统，正是为了锁死这微米级的耦合精度而生。
耦合漂移：光模块封装中最隐蔽的良率杀手
光通信封装工程师最不愿面对的，是在精密调芯设备上花费数分钟完成耦合对位后，仅因固化过程中的微小位移而导致前功尽弃。传统热固化或汞灯固化需要数秒甚至数十秒的照射时间，在此窗口期内，胶水逐渐收缩产生的应力、设备传动部件的微振动、环境气流的扰动，都可能使光纤阵列偏离最佳耦合点。这种漂移在显微镜下或许难以察觉，但体现在光学性能上，却是1-2dB的额外插入损耗，足以让一只800G光模块从合格品沦为废品。复坦希UVLED点光源的瞬时响应特性，将固化窗口期从数秒压缩至毫秒级，让漂移失去了发生的时间窗口。
瞬时预固化：从“秒级等待”到“毫秒锁定”的工艺飞跃
复坦希UVLED点光源采用进口高功率芯片，具备瞬时点亮特性，无需预热即可达到满功率输出。在完成耦合对位的瞬间，光源立即输出设定能量，在0.5-1秒内完成胶点的表面预固化，将光纤阵列与芯片的相对位置牢牢锁定。光照强度依据透镜选型在600~10000mW/cm²范围内恒定输出，用户可通过功率10%~100%线性调节和照射时间1~999s任意设置，精准匹配不同胶水的预固化需求。对于需要后续热固化的双固化胶体系，预固化阶段建立的初期强度足以抵御后续工艺中的位移风险，将耦合漂移量控制在0.3μm以内。
微米级光斑匹配光纤阵列精密结构
光纤阵列的V槽间距仅250μm或127μm，每个通道的胶点区域不超过0.5mm×0.5mm，对光斑尺寸和边界锐利度要求极高。复坦希点光源配备高精度聚焦光学系统，提供LE1.5至LE20多种规格透镜选型，可形成0.5mm至20mm的精准光斑。以LE3.0透镜为例，其在最佳照射距离14mm处可实现8000mW/cm²的高能量密度输出，光斑边界清晰锐利，确保胶水仅在指定区域固化，不溢散到光纤端面或波导区域，从源头杜绝光路污染风险。照射头头部尺寸最小可至8.6mm，可轻松集成在六维精密调芯设备上，实现耦合-预固化-检测的同平台一体化作业。
超低热辐射消除热膨胀漂移隐患
光纤阵列与硅光芯片的热膨胀系数存在差异，任何温度变化都会导致相对位置漂移。传统汞灯固化产生的红外热辐射，会使局部温升超过20℃，热膨胀效应足以将刚刚对准的耦合点推离最佳位置。复坦希UVLED点光源采用冷光源技术，光谱集中在紫外波段，几乎不产生红外辐射，固化过程中耦合区域温升控制在3℃以内。以石英光纤阵列与硅光芯片的耦合为例，温升每降低10℃，热膨胀引起的位移减少约0.1μm，相当于将耦合容差窗口放大了近20%。
多通道独立控制适配多芯并行耦合

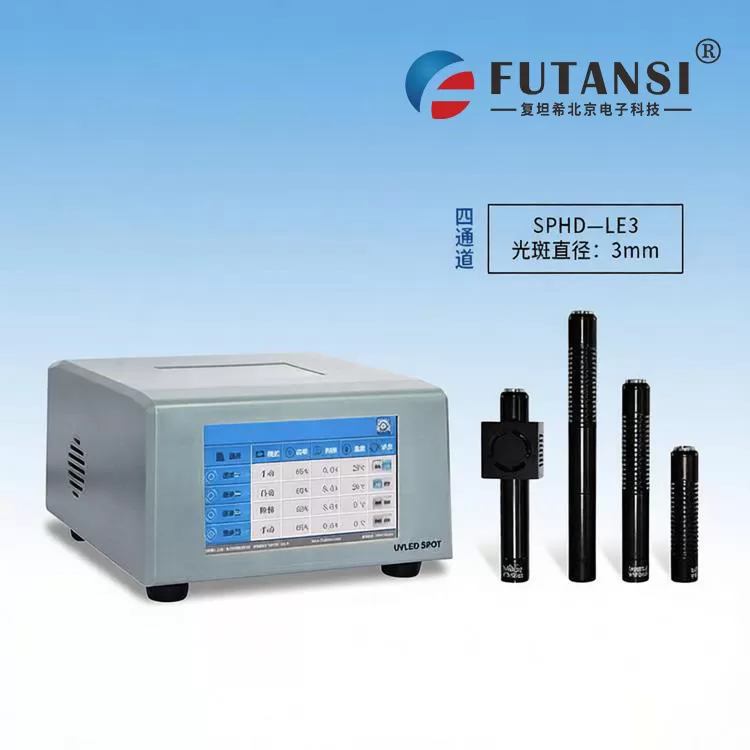

随着光模块通道数从4芯向8芯、16芯发展，多光纤阵列并行耦合已成为产线标配。复坦希提供四通道和八通道点光源控制器，每个通道可独立控制照射时间和输出功率，互不干扰，实现一台设备同时服务多个耦合工位。对于需要先后固化不同通道的复杂工艺，各通道可设置不同的预固化参数，避免先固化通道的胶体收缩应力影响后固化通道的对位精度。控制方式支持屏幕触控、脚踏开关、RS232/485通讯等多种模式，可轻松接入调芯设备的控制系统，实现耦合完成后的自动触发固化。
从预固化到全固化的工艺闭环
预固定的作用是为后续彻底固化赢得安全窗口，而非替代最终固化。复坦希点光源可与热固化炉、UV面光源等后固化设备形成工艺闭环——在预固化阶段实现微米级位置锁定，在后固化阶段完成胶层的完全交联和应力释放。这种“预固化锁位+后固化成型”的两段式工艺，已在400GDR4、800GSR8等主流光模块封装中得到验证，耦合良率从传统工艺的85%提升至96%以上。对于需要批量生产的高端光模块，这种工艺设计兼具精度与效率，为大规模量产提供了可靠路径。
复坦希（北京）电子科技有限公司诚邀您验证UVLED点光源在光纤阵列耦合预固定中的精度表现。我们提供免费样机测试服务——您可将已点胶的光纤阵列样品寄送至我们工艺实验室，专业技术团队将模拟耦合对位工况完成预固化测试，并出具详细的漂移量评估报告；也可申请样机上门测试，在您自己的调芯设备上实地验证对耦合精度的锁定效果。欢迎随时联系我们安排测试，让实测数据为您的光模块封装工艺升级提供可靠依据。
