光波导镜片纳米压印新标杆:复坦希UVLED面光源,精度效率双突破

时间:2025-07-18 10:01:01 作者:复坦希(北京)电子科技

作为UVLED固化设备领域的技术先行者,复坦希(北京)电子科技有限公司自成立以来,始终聚焦精密光学制造与高端工业固化需求,凭借“进口灯珠+定制光学设计”的核心优势,在医疗、电子、光通信等领域积累了深厚的技术沉淀。公司深耕UVLED固化技术10余年,从早期的点光源设备研发,到如今覆盖点、线、面全系列光源及定制化解决方案,已形成完善的产品矩阵,服务过2000+企业客户,其中包括多家世界500强企业及细分领域龙头,成为行业内“高精度、高稳定性”的代名词。

传统光源瓶颈:纳米压印的“隐形障碍”

光波导镜片的纳米压印工艺,需要将光刻胶通过模板压印出纳米级(通常50-500nm)的光栅、波导结构,再经UV光固化定型。传统汞灯或普通UV光源存在三大致命缺陷:

-光照不均导致结构失真:汞灯光线发散,光斑均匀性常低于80%,导致光刻胶固化程度不一,纳米结构边缘出现“锯齿状”变形,光传输损耗增加30%以上;

-能量波动影响批量一致性:传统光源能量输出稳定性差(波动±10%),不同批次镜片的微结构高度偏差可达10nm,无法满足AR眼镜等设备的光学一致性要求;

-固化效率低制约量产:汞灯需预热且能量转化率低,单片压印固化时间长达10秒以上,难以匹配规模化生产节拍。

某AR设备厂商的测试数据显示:采用传统光源压印的光波导镜片,因结构精度不足,良率仅65%,且光透过率较设计值低15%。

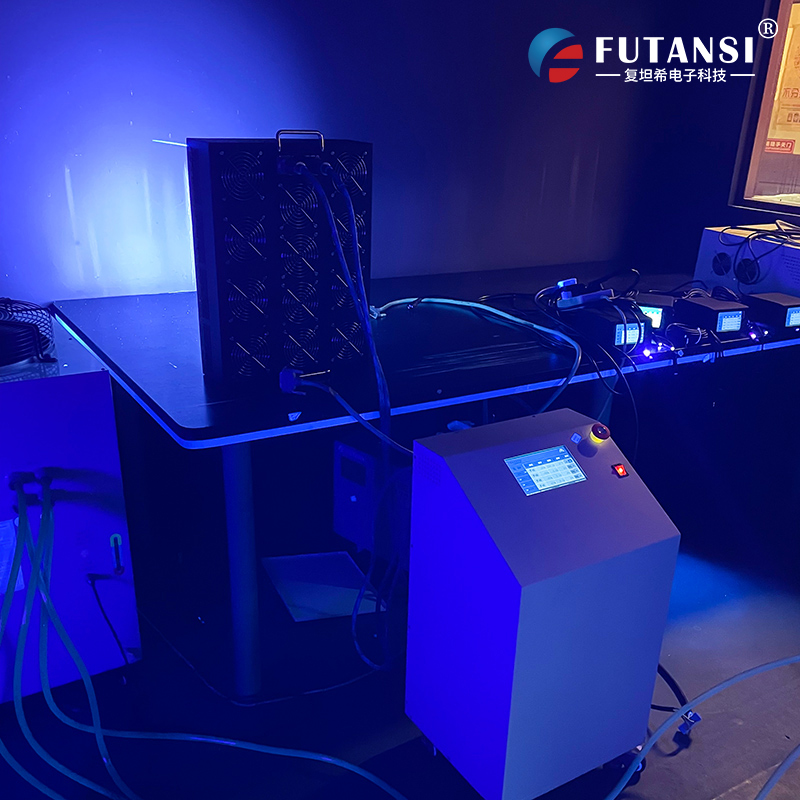

光波导镜片纳米压印新标杆:复坦希UVLED面光源,精度效率双突破(图1)

复坦希UVLED面光源:纳米压印的“精度引擎”

依托多年光学设计经验,复坦希针对光波导镜片纳米压印的严苛需求,定制的UVLED面光源固化设备,从根本上解决了传统光源的痛点:

1.超均匀光照,纳米结构“零失真”

采用进口灯珠阵列与自主研发的精密匀光透镜,面光源光照均匀性高达±3%,确保光刻胶在100mm×100mm范围内固化收缩一致。纳米压印后的光栅结构边缘粗糙度(Ra)≤1nm,与模板吻合度达99.5%,光传输损耗控制在5%以内,完美复现设计的光学性能。

2.精准波长匹配,固化效率提升50%

提供365nm/385nm/395nm多波长选择,可根据光刻胶类型精准匹配:

-365nm波长适配深紫外光刻胶,穿透深度达5μm,适合50-100nm超细结构;

-395nm波长能量更集中,固化速度较传统光源提升50%,单片压印时间缩短至4-6秒,单小时产能突破1000片。

3.稳定输出,批量一致性“无偏差”

UVLED面光源能量输出稳定性控制在±2%以内,连续工作24小时能量衰减≤1%。同一批次压印的光波导镜片,微结构尺寸偏差≤5nm,光学参数(如折射率、透过率)一致性达98%,大幅降低后续光学调校难度。

企业应用案例:从实验室到量产的品质飞跃

案例1:AR眼镜光波导镜片量产

某头部AR设备企业为解决光波导镜片良率低的问题,引入复坦希UVSF81T面光源(出光尺寸150mm×100mm,365nm波长):

-纳米光栅结构良率从65%提升至95%,单月产能从5万片增至20万片;

-镜片光透过率从80%提升至93%,视觉清晰度显著提升;

-因一致性提升,后续模组装配效率提高40%,综合生产成本下降35%。

案例2:光通信波导芯片压印

某光模块厂商生产100G波导芯片,需在10mm×10mm芯片上压印200nm周期的光栅结构。采用复坦希定制面光源后:

-光栅周期偏差控制在±5nm,满足光信号低损耗传输要求;

-固化时间从12秒缩短至5秒,适配全自动压印生产线;

-产品通过Telcordia GR-468可靠性测试,光性能稳定性提升50%。

复坦希:从技术沉淀到产业赋能

复坦希(北京)电子科技有限公司始终以“技术创新”为核心驱动力,凭借在UVLED光源领域的深厚积累,已获得30余项专利,参与多项行业标准制定。公司不仅提供高性能设备,更能结合客户工艺需求,提供从光学仿真、样品测试到生产线集成的全流程服务。

在光波导技术向“更高精度、更大尺寸、更低损耗”发展的趋势下,复坦希UVLED面光源以“均匀、稳定、高效”的核心性能,成为高端光学制造企业的首选。选择复坦希,让每一片光波导镜片都精准传递光的价值,为AR/VR、光通信等产业突破光学瓶颈提供坚实支撑。
