在半导体封装制造过程中，底部填充胶（Underfill）广泛应用于芯片与基板之间的间隙填充，其主要作用是缓解热应力、增强机械强度并提高器件长期可靠性。随着芯片封装向高密度、小型化和高性能方向发展，对底部填充胶固化效率和固化质量提出了更高要求。传统热固化方式通常需要较长时间完成交联反应，不仅影响生产节拍，还可能增加器件受热风险。复坦希（北京）电子科技有限公司推出的UVLED固化光源，可应用于半导体芯片底部填充胶固化工艺，通过高强度紫外能量实现秒级交联反应，大幅缩短固化时间，提高封装生产效率，为先进半导体封装制造提供高效可靠的固化解决方案。

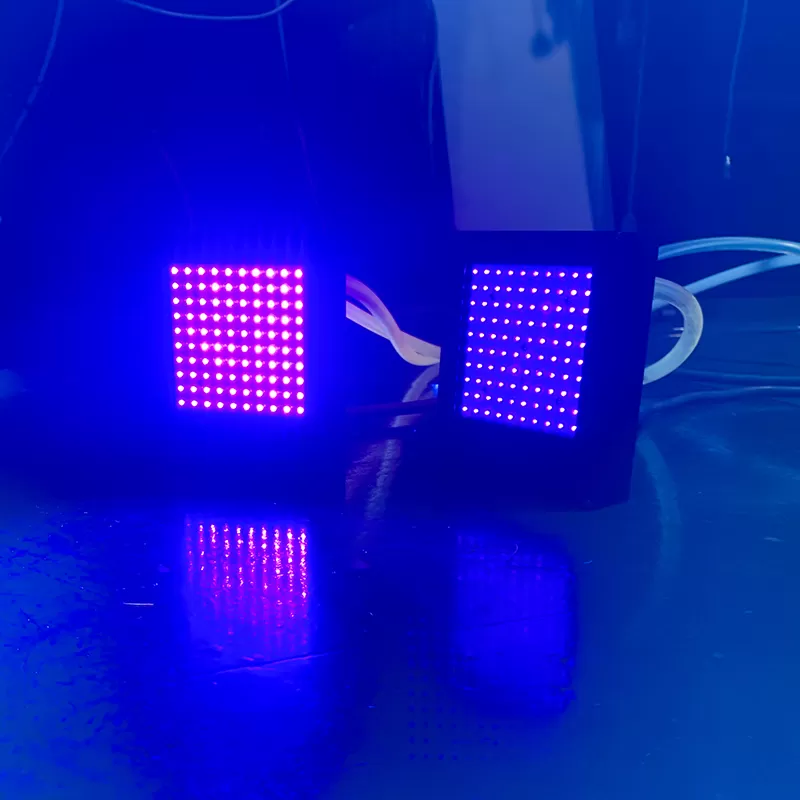

在芯片封装过程中，底部填充胶需要均匀覆盖芯片与基板之间的微小空间，并在固化后形成稳定的支撑结构。复坦希（北京）电子科技有限公司研发的UVLED固化光源采用高功率密度输出设计，可根据不同胶水配方匹配365nm、385nm、395nm等多种波长，实现快速且充分的固化效果。相比传统汞灯光源，UVLED固化光源具有光谱集中、能量利用率高以及即开即用等优势，能够有效减少等待时间和能耗损失。对于采用UV预固化或UV双固化工艺的底部填充胶，设备可在短时间内完成初步交联，提高后续工艺稳定性，降低芯片位移和封装缺陷发生概率。
随着先进封装技术不断发展，BGA、CSP、Flip Chip以及系统级封装等工艺对胶体固化质量提出了更加严格的要求。固化过程中若出现收缩不均、固化不足或局部应力集中，可能导致焊点失效、芯片开裂以及产品可靠性下降。复坦希（北京）电子科技有限公司UVLED固化光源采用高均匀性光学系统设计，能够为芯片封装区域提供稳定一致的紫外照射环境，确保胶层获得均匀固化效果。设备还支持光强调节和照射时间控制，可根据不同芯片尺寸及胶层厚度优化固化参数，从而提高封装结构稳定性，帮助企业获得更高的产品良率和一致性。
在现代半导体生产线上，设备兼容性和自动化能力对于提升整体产能具有重要意义。复坦希（北京）电子科技有限公司UVLED固化光源采用模块化设计理念，可灵活集成到点胶设备、自动化封装设备以及在线检测系统中，实现自动化生产流程衔接。设备支持外部信号控制、PLC通讯以及多段工艺设置，方便客户根据不同产品需求进行参数调整。由于UVLED光源发热量低，可有效减少热应力对精密芯片结构的影响，特别适用于对温度敏感的先进封装器件生产。通过稳定高效的固化能力，帮助半导体企业提升生产效率，降低设备维护成本。
目前，UVLED固化光源已广泛应用于半导体芯片封装、MEMS器件制造、传感器封装、功率器件组装以及光电子器件生产等多个领域。在底部填充胶固化应用中，秒级交联技术能够显著缩短工艺周期，提高生产线运行效率。复坦希（北京）电子科技有限公司可根据客户实际工艺需求提供定制化UVLED固化方案，包括面光源、线光源、点光源以及自动化集成系统设计。设备具有长寿命、低能耗、无汞环保以及维护简单等特点，能够满足现代半导体制造行业对于高效率、高品质以及绿色生产的应用需求。
随着人工智能芯片、高性能计算芯片以及先进封装技术的快速发展，半导体行业对于高效固化工艺的需求将持续增长。复坦希（北京）电子科技有限公司将持续深耕UVLED固化技术领域，不断优化UVLED固化光源的光学性能、控制精度以及自动化集成能力。未来产品将在高均匀照射、智能控制以及多工艺兼容等方面进一步提升，为半导体封装企业提供更加先进的固化设备解决方案。通过稳定可靠的UVLED秒级固化技术，助力芯片封装制造实现更高良率、更高效率以及更强市场竞争力。
