UVLED固化箱在光学器件与精密制造中的应用优势

时间:2026-07-06 13:08:13 作者:复坦希(北京)电子科技

在光学器件制造与精密制造领域,材料的固化质量直接决定产品的稳定性、光学性能以及长期可靠性。复坦希(北京)电子科技有限公司专注于高精度紫外光固化技术与光机电系统解决方案,其UVLED固化箱广泛应用于光学胶固化、微结构封装以及高精密器件组装工艺中。该设备通过高均匀性紫外光照射,实现材料快速、可控固化,在提升生产效率的同时,有效降低传统汞灯固化带来的热影响与不稳定因素,尤其适用于对温度敏感的光学元件与高端精密器件加工场景。

UVLED固化箱的核心工作原理是利用特定波长的紫外LED光源(常见如365nm、385nm、395nm、405nm,且支持其他波长定制)激发光敏树脂或UV胶中的光引发剂,使其在短时间内发生交联反应,从而完成固化过程。相比传统汞灯光源,UVLED光源具有更高的能量利用效率、更长的使用寿命以及更低的热辐射特性。在光学器件制造中,这种低热输入特性尤为重要,可以有效避免镜片变形、涂层损伤以及光轴偏移等问题,保证器件在微观尺度上的结构稳定性。

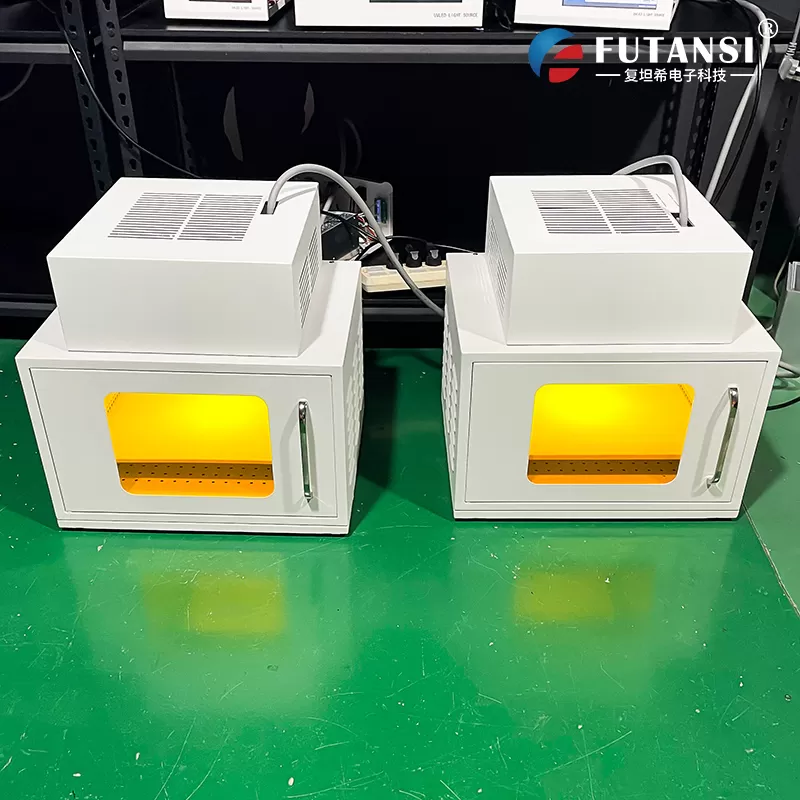

UVLED固化箱在光学器件与精密制造中的应用优势(图1)

在光学器件封装与精密制造过程中,UVLED固化箱广泛应用于透镜粘接、滤光片封装、光纤组件固定以及微光学结构组装等关键环节。例如在光纤耦合器件生产中,通过精准控制UVLED光照强度与照射时间,可以实现光纤与透镜之间的高强度、高一致性粘接,有效提升耦合效率与机械稳定性。同时,在微纳光学结构制造中,UVLED固化的低热影响特性能够避免结构形变,从而保证微结构的设计精度与光学性能一致性。

在半导体与高端电子制造领域,UVLED固化箱同样发挥着重要作用,特别是在晶圆级封装、光电传感器封装以及微型光模块组装过程中,其高均匀紫外照射能力能够显著提升封装质量与工艺一致性。通过多区域光强控制与可调照射模式(如手动控制、自动控制以及阶梯式/渐变式固化模式),设备可以根据不同材料与工艺要求进行精准调节,从而实现更稳定的固化效果,减少应力集中与材料老化问题,提高产品整体可靠性。

从工艺优势来看,UVLED固化箱不仅具备高能量密度与快速固化能力,还在节能环保方面表现突出。由于UVLED仅在特定波段输出能量,相比传统宽谱光源能耗更低,同时不含汞等有害物质,更符合现代绿色制造的发展趋势。此外,其开关响应速度快,无需预热,可实现即时稳定输出,非常适合自动化生产线与高节拍制造环境,有助于提升整体生产效率并降低运行成本。

复坦希(北京)电子科技有限公司的UVLED固化箱在系统设计上采用高均匀性光学匀光结构与多通道独立控制技术,可有效保证照射区域内光强分布均匀,避免局部过固化或欠固化问题。同时设备支持多波长配置(365nm/385nm/395nm/405nm及定制波段),并兼容多种控制模式,包括手动控制、自动程序控制以及阶梯/渐变固化模式,能够灵活适配不同材料体系与工艺需求,在科研与工业应用中均表现出良好的稳定性与适配能力。

综上所述,UVLED固化箱在光学器件与精密制造中的应用价值主要体现在高精度固化控制、低热影响工艺优势以及高一致性生产能力等方面。随着光学与微电子制造技术不断向高精度与高集成方向发展,该设备将在更多高端制造环节中发挥关键作用。复坦希(北京)电子科技有限公司可根据不同应用场景提供定制化UVLED固化解决方案,助力客户提升工艺水平与产品良率。
如需样机测试或选型方案支持,欢迎联系复坦希(北京)电子科技获取专属UVLED固化箱整体解决方案,我们将为您提供定制化工艺验证与专业技术支持服务。
