随着光纤通信、数据中心互联、PON网络以及高速光通信技术持续发展，PLC芯片在光分路器、光功率分配器等无源光器件中的应用不断扩大。PLC芯片内部集成多通道光波导结构，需要通过光纤阵列与外部光路建立稳定连接，因此芯片封装阶段的耦合精度直接影响器件插入损耗、通道一致性和长期可靠性。在实际PLC芯片封装过程中，光波导端面与光纤阵列之间需要保持准确的位置关系，仅依靠机械尺寸进行装配往往难以完全消除芯片加工、光纤排列以及夹具定位产生的误差。PLC耦合系统通过精密运动平台、光功率检测模块和控制系统，对光波导端面与光纤阵列之间的相对位置进行多方向调整，实现光路精准匹配。复坦希（北京）电子科技针对PLC芯片封装和光通信器件制造需求，提供PLC耦合系统应用方案，为高精度光学耦合与稳定封装提供技术支持。
PLC芯片封装的核心难点之一，是保证光波导与光纤之间具有较高的耦合效率。PLC芯片内部通常包含多个光波导通道，而光纤阵列则按照一定间距排列，两者需要在端面位置实现一一对应。如果光纤端面与波导中心存在横向偏移，或者两者之间的间距、倾角不符合要求，就可能产生额外的光学损耗。在多通道PLC器件中，单个通道的偏差还可能进一步影响整体性能一致性。因此，在芯片封装过程中，需要通过主动耦合方式对光纤阵列位置进行动态优化。PLC耦合系统能够实时采集光功率变化，并根据反馈结果调整光纤阵列与芯片之间的位置，使多个光路达到较优匹配状态，再进行后续点胶和固定，从而提高封装精度。

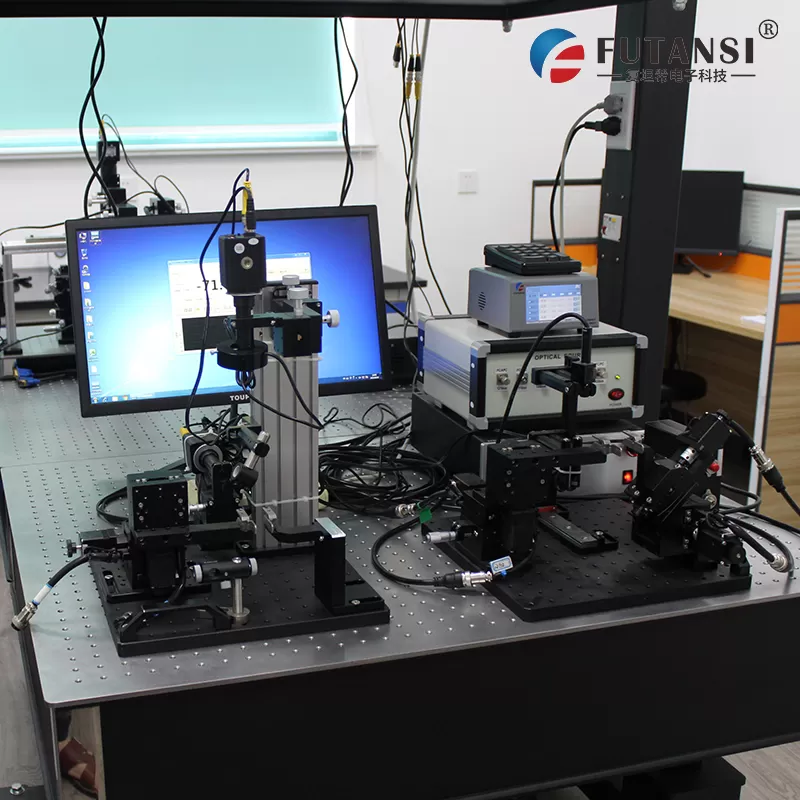

在具体工艺中，PLC耦合系统首先将PLC芯片和光纤阵列分别安装在精密夹具上，通过运动机构建立两者之间的初始光路。系统启动后，可利用光功率检测设备获取当前耦合状态，并控制平台进行X、Y、Z等方向的微量位移调整。X、Y方向主要用于修正光波导端面与光纤阵列之间的横向位置误差，Z方向则用于优化端面之间的轴向距离。在需要进行角度补偿的结构中，还可以增加旋转方向的精密调节，使光纤轴线与波导光路进一步匹配。通过实时检测与连续调整，系统能够寻找满足工艺要求的耦合位置。完成精准匹配后，再利用UV胶等材料对光纤阵列进行固定，减少后续封装过程中位置发生变化的可能性。
PLC耦合系统相比传统人工调节方式，在PLC芯片封装过程中具有更好的精度和一致性。传统耦合通常需要操作人员观察光功率变化并反复移动组件，不仅调试时间较长，而且容易受到人员经验、手动操作稳定性等因素影响。采用自动化PLC耦合系统后，可以按照预设程序执行搜索、调整和定位过程，并利用光功率反馈判断当前耦合状态，从而降低人工操作造成的误差。对于多通道PLC芯片而言，系统还可以根据多个通道的测试结果综合判断耦合效果，避免仅优化单一光路而影响其他通道。同时，精密运动平台具备较好的重复定位能力，可以为批量生产提供更加稳定的工艺基础，提升PLC芯片封装的一致性。
随着光通信器件向小型化、多通道和高集成方向发展，PLC芯片封装对耦合设备的精度和自动化能力提出了更高要求。复坦希（北京）电子科技的PLC耦合系统可根据PLC芯片尺寸、光纤阵列结构以及封装工艺配置相应的精密调节机构和光功率检测模块，实现光波导端面与光纤阵列之间的精准匹配。系统可应用于PLC光分路器、光纤阵列、光波导器件以及其他无源光通信器件的研发和生产，并能够与自动点胶、UV固化以及光学性能检测设备进行联动。在实际生产过程中，可以形成“芯片定位—光纤耦合—功率检测—精准调整—胶水固定—性能测试”的完整工艺流程，提高PLC芯片封装效率和产品一致性。
在PLC芯片封装设备选型过程中，需要综合考虑耦合精度、运动范围、通道数量、光功率检测能力、重复定位精度以及自动化兼容性等因素。不同规格的PLC芯片和光纤阵列，其端面尺寸、通道间距以及耦合方式存在差异，因此耦合系统需要具备较好的工艺适应能力。对于研发和样品阶段，需要重点关注设备的调节灵活性以及参数设置能力；对于批量生产，则需要更加关注设备运行稳定性、自动搜索效率以及重复定位性能。此外，后续胶水固化过程中产生的收缩也可能影响已经完成的耦合状态，因此需要将耦合、点胶和固化工艺进行整体考虑。复坦希（北京）电子科技可根据实际产品结构和工艺要求，提供PLC芯片耦合设备选型、工艺验证及系统集成支持。
综上所述，PLC芯片封装PLC耦合系统通过精密运动控制、光功率实时反馈和多方向微调，实现光波导端面与光纤阵列之间的精准匹配，为PLC光分路器及相关光通信器件的稳定封装提供重要技术支撑。通过主动耦合确定较优光路位置，再配合可靠的胶水固定和固化工艺，可以有效降低耦合损耗，提高多通道器件的性能一致性和长期稳定性。随着光通信网络持续向高速、高密度方向发展，PLC耦合系统将在PLC芯片封装、光分路器制造、光纤阵列耦合以及集成光学器件生产中发挥更加重要的作用。复坦希（北京）电子科技持续深耕光电精密耦合技术，为光通信器件研发、封装及自动化生产提供专业化解决方案。
