AWG阵列波导芯片耦合系统应用(光纤阵列主动对准与固化)

时间:2026-08-18 10:13:32 作者:复坦希(北京)电子科技

  随着高速光通信、数据中心互联、云计算以及人工智能网络快速发展,光通信器件正不断向高集成度、多通道以及高可靠方向升级。AWG(阵列波导光栅)作为一种重要的集成光学器件,能够实现多波长光信号的复用与解复用,在光模块、波分复用系统以及光子集成领域具有广泛应用。在AWG阵列波导芯片制造过程中,光纤阵列与芯片之间的耦合精度直接影响器件的光学性能和长期稳定性。由于AWG芯片内部包含多个微型波导通道,而光纤阵列同样具有多通道排列结构,两者之间需要实现高精度空间匹配,才能保证光信号高效率传输。传统机械定位方式容易受到加工误差和装配偏差影响,难以满足先进光器件封装要求。AWG阵列波导芯片耦合系统通过精密运动控制、主动光学反馈以及自动固化工艺,实现光纤阵列与芯片之间的精准对准和稳定固定,提高光通信器件制造效率与一致性。复坦希(北京)电子科技针对AWG器件精密封装需求,提供光纤阵列主动对准与固化应用方案,为高性能光器件制造提供专业技术支持。

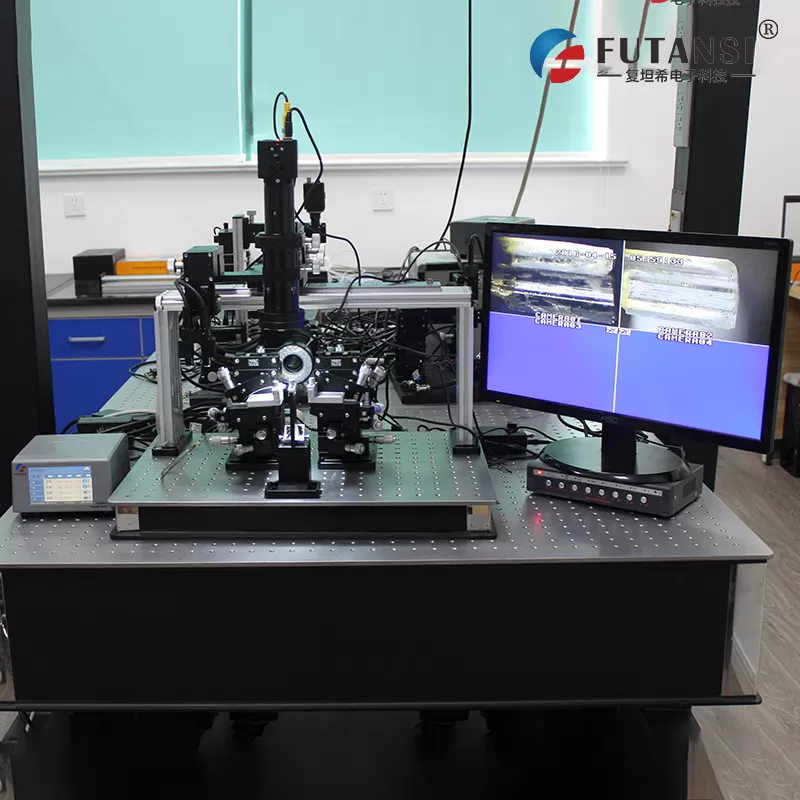

AWG阵列波导芯片耦合系统应用(光纤阵列主动对准与固化)(图1)

  AWG阵列波导芯片的工作原理是利用多个不同长度的阵列波导实现光信号相位控制,从而完成不同波长信号的分离或合并。在实际应用中,AWG芯片需要通过光纤阵列与外部光网络连接,因此光纤端面与芯片波导接口之间必须保持精确匹配。由于光波导尺寸通常处于微米级范围,任何细微的位置偏差都会影响光模式耦合效果。例如,光纤阵列横向偏移会导致光斑中心错位,降低耦合效率;垂直方向误差会影响光场重叠;角度偏差则会增加光信号损耗。尤其对于多通道AWG器件而言,每一路光纤都需要对应芯片内部指定波导,因此不仅要求单通道精准连接,还需要保证整体阵列的一致性。通过主动对准技术,耦合系统能够实时检测光功率变化,并自动调整光纤阵列位置,使多个光通道同时达到较优耦合状态。

  AWG阵列波导芯片耦合系统主要由精密调节机构、光学检测模块、控制软件以及固化单元组成。在封装过程中,AWG芯片和光纤阵列分别固定在高精度运动平台上,系统首先建立初始光路连接,并通过光功率检测设备获取当前耦合数据。控制系统根据反馈结果,对光纤阵列进行多方向微量调节,实现主动对准。其中,X、Y方向用于修正光纤与芯片波导之间的横向偏差,Z方向用于优化端面距离,提高光场匹配效果,同时可通过角度方向调节补偿光轴倾斜问题。在多通道AWG封装过程中,系统能够同时监测不同通道光功率变化,通过自动搜索算法寻找整体性能最佳位置。当光纤阵列与芯片达到目标耦合状态后,通过UV胶点胶和固化工艺完成永久固定,保证器件在长期使用过程中的结构稳定性。

  相比传统被动装配方式,采用主动对准与固化技术的AWG阵列波导芯片耦合系统能够显著提高封装精度和产品可靠性。传统方式主要依靠机械尺寸匹配完成光纤和芯片连接,但由于芯片加工、光纤排列以及装配过程中存在不可避免的误差,实际耦合效果可能与设计值产生偏差。而主动对准方式能够通过实时光学反馈,对光纤阵列位置进行动态优化,使系统根据实际光路状态寻找最佳连接位置。同时,在完成精准定位后,通过UV固化工艺快速固定光纤组件,可以减少固化过程中的位置漂移,提高封装稳定性。对于高速光模块、PLC器件、AWG波分复用器以及硅光芯片等应用场景,该技术能够有效提升制造一致性,满足高精度光器件规模化生产需求。

  随着400G、800G高速光模块以及光子集成技术持续发展,AWG阵列波导芯片对耦合精度、封装效率以及自动化能力提出了更高要求。复坦希(北京)电子科技的AWG耦合系统可根据不同芯片结构、光纤阵列规格以及封装工艺需求进行配置,实现光纤阵列主动对准与稳定固化。系统可应用于AWG芯片封装、光模块制造、PLC光分路器、光纤阵列组件以及集成光子器件研发等领域,并可结合六维调整架、自动点胶设备、UVLED固化设备以及光学测试设备,形成完整的光器件封装流程。通过自动完成光路匹配、耦合优化和胶层固定,可以降低人工调试误差,提高生产效率,并增强器件长期运行可靠性。

  在选择AWG阵列波导芯片耦合系统时,需要综合考虑定位精度、运动自由度、检测方式、固化能力以及设备兼容性等因素。由于不同AWG芯片在通道数量、波导结构和封装形式方面存在差异,因此耦合系统需要具备灵活调整能力。在研发阶段,需要设备支持多型号芯片快速验证和工艺参数优化;在批量制造阶段,则需要关注系统重复定位精度、自动化程度以及连续运行稳定性。此外,主动对准后的固定工艺同样重要,UV胶固化速度、固化均匀性以及长期可靠性都会影响最终产品性能。因此,完整的AWG封装方案需要结合耦合、点胶、固化以及检测多个环节进行设计。复坦希(北京)电子科技可根据客户产品需求,提供AWG耦合系统选型、样机测试、工艺验证以及自动化集成支持,帮助客户提升光通信器件制造能力。

  综上所述,AWG阵列波导芯片耦合系统通过高精度运动控制、光纤阵列主动对准以及UV固化固定工艺,实现光纤与芯片之间的高可靠连接,为先进光通信器件封装提供重要技术保障。通过实时优化光路位置,可以有效降低耦合损耗,提高AWG器件多通道传输一致性和长期稳定性。随着高速光模块、数据中心互联以及集成光子技术持续发展,AWG耦合系统将在阵列波导芯片封装、光纤阵列连接、PLC器件制造以及光模块生产领域发挥更加重要的作用。复坦希(北京)电子科技持续深耕光电精密耦合与封装技术,为AWG器件、光纤阵列及光通信组件研发生产提供专业化解决方案。如需样机测试或选型方案支持,欢迎联系复坦希(北京)电子科技获取专属AWG耦合系统整体解决方案,我们将为您提供定制化工艺验证与专业技术支持服务。
