在硅光集成技术快速发展的背景下，硅光芯片边缘耦合已成为实现高速光互连与低损耗光信号传输的重要方案。由于硅光芯片波导尺寸极小，光纤阵列（FA）与芯片波导之间的对准精度直接决定耦合效率与器件性能。复坦希（北京）电子科技有限公司推出的手动五维调整架，凭借高精度五维微调能力，被广泛应用于硅光芯片边缘耦合器的精密对准工艺，实现芯片波导与光纤阵列之间的高精度手动对接。
一、五维联动微调实现高精度边缘耦合

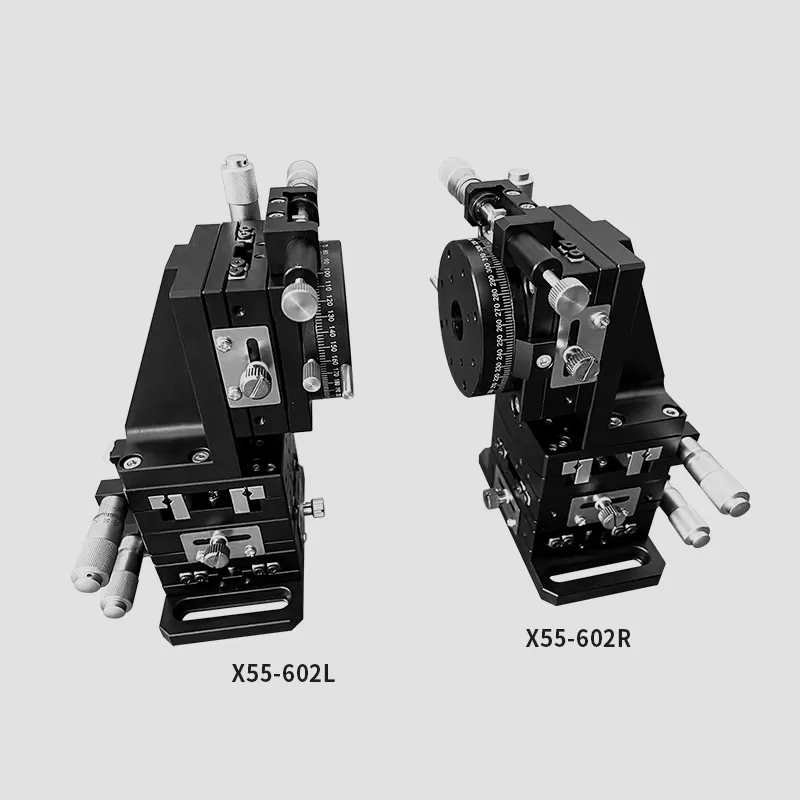

手动五维调整架可在X、Y、Z三个线性方向以及θX、θZ两个角度方向进行高精度调节，实现光纤阵列端面与硅光芯片波导端口之间的空间精准匹配。
在边缘耦合过程中，通过五维协同调节，可同时修正横向偏移、轴向距离以及倾角误差，使光纤模式场与芯片波导模式场达到最佳匹配状态，从而有效降低耦合损耗。
二、适用于硅光芯片微米级波导对准
硅光芯片波导尺寸通常仅为微米级，对准窗口极小。
手动五维调整架具备高精度微调能力，工程人员可结合显微成像系统与实时光功率反馈，对光纤阵列进行细微位置修正，实现高精度边缘对接，提高耦合成功率与稳定性。
三、提升光纤阵列多通道耦合一致性
硅光芯片通常采用多通道波导结构，对光纤阵列整体平行度与角度一致性要求极高。
通过五维联动调节，可同步优化中心通道与边缘通道的耦合状态，减少通道间损耗差异，提高多通道光信号传输一致性，满足高速光通信器件需求。
四、适用于研发与小批量硅光封装调试
在硅光芯片研发、小批量验证及实验室封装阶段，耦合参数经常需要反复调整。
手动五维调整架具备高灵活性与即时反馈优势，能够帮助工程人员快速完成耦合优化与工艺验证，特别适用于硅光器件研发与非标准化封装场景。
五、高稳定机械结构保障长期耦合可靠性
手动五维调整架采用高刚性结构与精密微调机构，在完成耦合后可稳定锁定位置。
这种高稳定性可有效降低光轴漂移与振动影响，保证硅光芯片与光纤阵列长期保持稳定耦合状态，提高器件长期可靠性。
六、复坦希（北京）电子科技有限公司应用案例
在某硅光芯片研发企业的边缘耦合封装工艺中，引入复坦希手动五维调整架后，光纤阵列与硅光波导的对准效率显著提升。
客户反馈，通过五维高精度微调，多通道平均耦合损耗明显下降，边缘通道一致性得到有效改善。同时，调芯时间缩短约35%，研发封装效率与工艺稳定性显著提高。
七、结语
手动五维调整架凭借高精度五维联动调节能力，在硅光芯片边缘耦合器对准中发挥着关键作用。它不仅实现了芯片波导与光纤阵列之间的高精度手动对接，也显著提升了耦合效率与多通道一致性。
未来，随着硅光集成、高速数据通信及光互连技术的发展，复坦希（北京）电子科技有限公司的手动五维调整架将在硅光封装、光纤阵列耦合及精密光学装调领域持续发挥重要作用，推动硅光器件制造向更高精度与更高可靠性方向发展。
