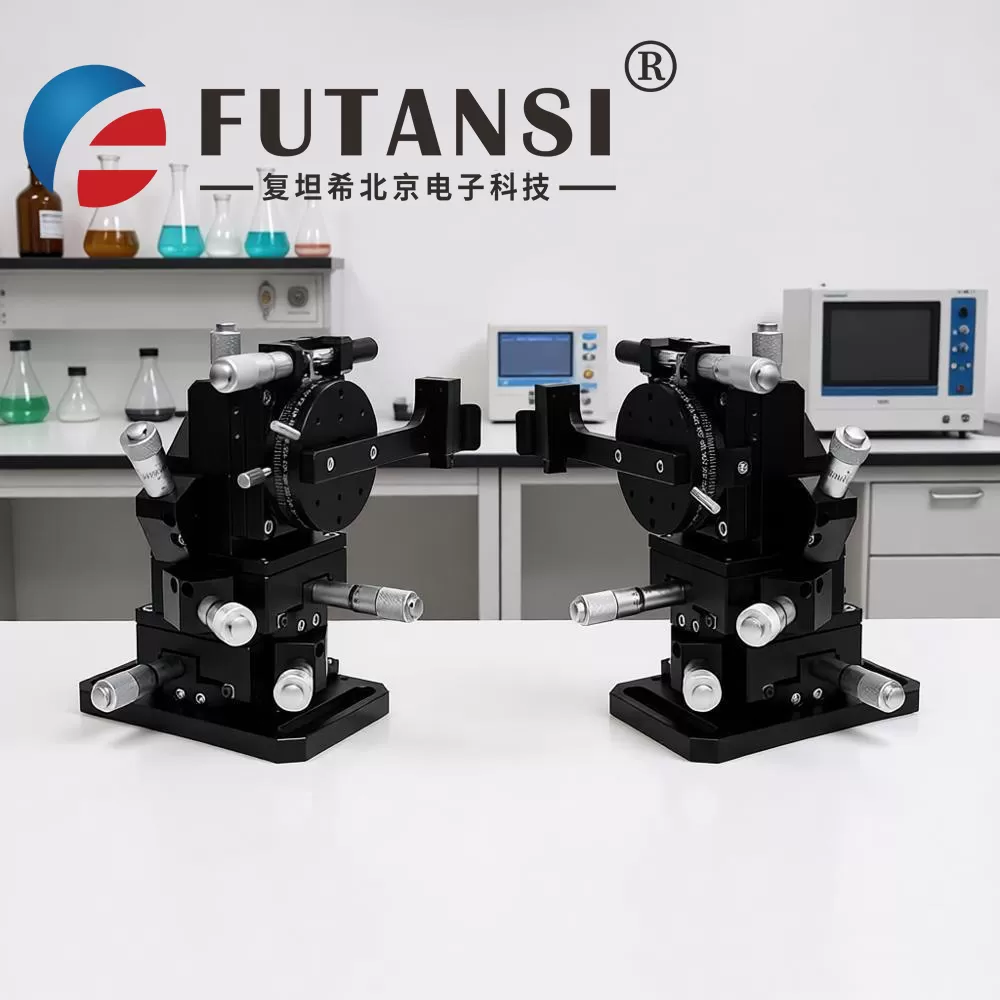

在精密光学系统集成中，四维调整架XYZ+θz结构以其独特的“三轴平移加轴向旋转”配置，成为连接静态光路与动态调试需求的关键节点。这种结构与传统四维方案（通常为X、Y、Z加俯仰/偏摆）的本质区别在于，它将第四个自由度定义为绕Z轴的光轴旋转，而非角度偏转。复坦希（北京）电子科技有限公司在设计此类调整架时，将θz旋转模块独立于XYZ堆叠结构之外，确保旋转动作不会引入额外的横向位移，这对于保持光斑在探测器靶面中心位置至关重要。当用户需要旋转偏振元件或调整柱面透镜的方向角时，这种结构能够在不破坏已校准光轴的前提下完成精准定向，大幅降低了多自由度耦合带来的调试复杂度。
从机械架构来看，XYZ+θz四维调整架通常采用“底层平移、上层旋转”的叠层布局。底部两层分别实现X向与Y向的精密位移，中间层承载Z向升降机构，最上层则集成360°连续可调的旋转台。这种层级关系决定了旋转中心与光轴重合的精度依赖于加工与装配工艺。复坦希通过高精度交叉滚柱导轨与预紧千分尺配合，确保各平移轴的直线度误差控制在微米级；旋转部分则采用蜗轮蜗杆或精密轴系结构，配合刻度环实现角度的量化读取。在实际光路搭建中，用户可先利用XY轴将目标点对准旋转中心，再利用Z轴调整工作距离，最后通过θz旋转选择最佳方位角，整个操作流程符合直觉且重复定位可靠。
该结构在激光加工与光纤传感领域展现出显著优势。以激光合束系统为例，当需要将多个波长的光束通过偏振分光棱镜合成为一路时，每个偏振分光棱镜的s光与p光方向必须精确对准。XYZ+θz四维调整架允许操作者先通过XYZ三轴将棱镜置于光路中精确位置，再通过θz旋转调整其晶轴方向，使偏振态匹配达到最佳消光比。若采用常规带俯仰偏摆的四维调整架，反而会因为角度调节与平移调节的交叉影响增加对准难度。此外，在光纤阵列与波导芯片的耦合封装中，这种结构能够独立调节光纤端面的空间位置与轴向旋转，有效解决保偏光纤“猫眼”对准难题，提升耦合效率与长期稳定性。
从选型角度考量，用户需重点关注旋转模块的负载能力与回程误差。当承载较重光学元件时，旋转台的刚性直接决定了长期对准稳定性；而回程误差则影响双向旋转后的重复定位精度。复坦希的XYZ+θz四维调整架针对不同应用场景提供差异化配置，例如高精度型采用差动微分头与零背隙蜗轮蜗杆，适用于亚微米级对准需求；经济型则采用普通千分尺与滑动轴承，满足常规实验室搭建需要。无论何种配置，所有调节机构均设计有锁紧装置，确保系统在完成调试后能够保持长期稳定。这种以实际应用为导向的结构设计，正是四维调整架在精密工程领域中持续发挥核心价值的关键所在。
