随着集成电路、先进封装、功率半导体以及微电子制造技术快速发展，半导体晶圆加工工艺不断向高精度、高可靠性以及自动化方向升级。在晶圆制造后段流程中，晶圆切割作为芯片分离的重要工序，需要确保每颗芯粒在切割过程中保持稳定固定，避免因振动、应力或位置偏移造成崩边、裂纹等问题。切割膜作为晶圆切割过程中的关键辅助材料，可以有效固定晶圆并保护芯片结构。当切割完成后，为了实现芯片安全取片，需要通过晶圆解胶设备对切割膜进行UV解胶处理，使膜材粘附力降低，便于后续芯片拾取。相比机械剥离方式，UV解胶技术能够减少外部应力对芯片造成的影响，提高取片过程稳定性。复坦希（北京）电子科技针对半导体晶圆加工需求推出晶圆解胶设备解决方案，通过精准UV能量控制，实现切割膜UV解胶辅助芯片安全取片，为半导体封装制造提供高效、可靠的工艺支持。
在半导体晶圆切割过程中，切割膜主要承担晶圆固定和保护作用。晶圆在完成减薄、贴膜后，需要通过高速旋转刀片或激光设备进行切割，将整片晶圆分割成多个独立芯片。由于切割过程中会产生机械振动和切削应力，如果晶圆固定不稳定，容易造成芯片位移、边缘破损甚至影响后续封装质量。因此，切割膜通常需要具备较高初始粘附力，以保证晶圆加工过程稳定。但在切割完成后，如果切割膜仍保持较强粘性，会增加芯片拾取难度，可能导致取片过程中产生额外机械应力，影响芯片完整性。通过晶圆解胶设备进行UV照射，可以改变切割膜胶层特性，使其粘附力下降，实现芯片更加安全、顺畅地分离。
晶圆解胶设备在半导体加工中的主要应用环节包括晶圆切割后UV膜处理、芯片拾取前解胶、扩膜辅助以及自动化封装前处理等。在实际生产流程中，完成切割后的晶圆会进入解胶工位，设备根据晶圆尺寸、切割膜类型以及工艺参数，对晶圆表面进行均匀紫外照射。UV光作用于切割膜胶层后，会引发材料内部结构变化，使胶层与芯片之间的结合强度降低，从而方便机械手、顶针设备或自动拾取系统完成芯片取片。通过精准控制UV光强、照射时间以及能量密度，可以避免解胶不足导致取片困难，也可以防止过度照射影响膜材性能，提高芯片分离过程的一致性。
相比传统芯片分离方式，晶圆解胶设备在切割膜处理过程中具有明显优势。首先，UVLED光源能够根据不同切割膜材料选择365nm、385nm、395nm等适配波长，使紫外能量更加精准作用于胶层，提高解胶效率；其次，LED光源响应速度快，无需长时间预热即可达到稳定输出，适合半导体自动化生产线连续运行。同时，UV解胶过程产生热量较低，可以降低高温对晶圆、芯片以及敏感结构造成的不良影响，减少热应力引起的产品损伤。此外，晶圆解胶设备采用均匀光学照射设计，可保证整片晶圆不同区域获得一致UV能量，提高芯片取片过程稳定性和生产良率。

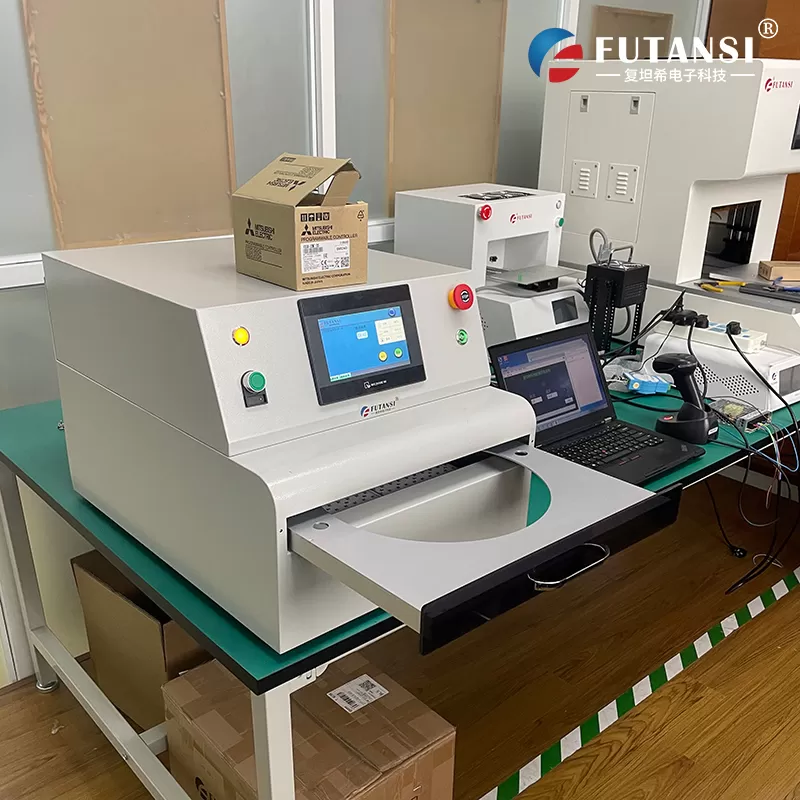

随着先进封装、晶圆级封装、MEMS器件以及第三代半导体技术不断发展，晶圆尺寸增大、芯片结构复杂化，对解胶工艺提出了更高要求。复坦希（北京）电子科技的晶圆解胶设备采用高性能UVLED光源模块和专业光学控制技术，可实现稳定均匀的紫外能量输出，满足切割膜UV解胶辅助芯片安全取片需求。设备支持不同晶圆规格应用，并可根据生产流程调整照射参数，适用于硅晶圆、SiC晶圆、玻璃晶圆以及先进封装晶圆等加工场景。同时，设备能够与晶圆切割机、扩膜设备、芯片拾取设备以及自动化封装产线进行集成，帮助企业优化生产流程，提高芯片分离效率和制造一致性。
在选择半导体晶圆解胶设备时，需要综合考虑晶圆尺寸、切割膜类型、UV波长、照射均匀性、输出功率、设备稳定性以及自动化兼容能力等因素。不同芯片产品，如逻辑芯片、存储芯片、功率器件、光电芯片以及MEMS器件，对切割膜解胶工艺要求存在差异，需要结合实际制造流程进行合理选型。尤其是在高精度芯片制造过程中，晶圆解胶设备不仅需要有效降低膜材粘性，还需要保证晶圆表面受光均匀，避免因局部解胶不足造成芯片拾取异常。复坦希（北京）电子科技可根据客户实际应用需求，提供从切割膜测试、UV解胶参数优化到设备集成应用的专业技术支持，帮助客户建立稳定、高效的晶圆解胶与芯片取片工艺，提高生产效率和产品可靠性。
综上所述，晶圆解胶设备凭借精准UV控制、低热影响、均匀照射以及自动化适配能力，已经成为半导体晶圆切割后芯片安全取片的重要工艺设备。通过切割膜UV解胶处理，可以有效降低膜材粘附力，减少机械取片过程中的应力影响，提高芯片分离成功率和后续封装质量。随着半导体产业持续向高集成度、高可靠性方向发展，先进UV解胶技术将在晶圆制造、芯片封装以及精密电子加工领域发挥更加重要的作用。复坦希（北京）电子科技持续深耕UVLED固化与解胶技术，为半导体加工、晶圆处理、芯片封装以及精密制造领域提供专业化解决方案，助力客户实现更高效率、更高可靠性的智能制造。
如需样机测试或选型方案支持，欢迎联系复坦希（北京）电子科技获取专属晶圆解胶设备整体解决方案，我们将为您提供定制化工艺验证与专业技术支持服务。
