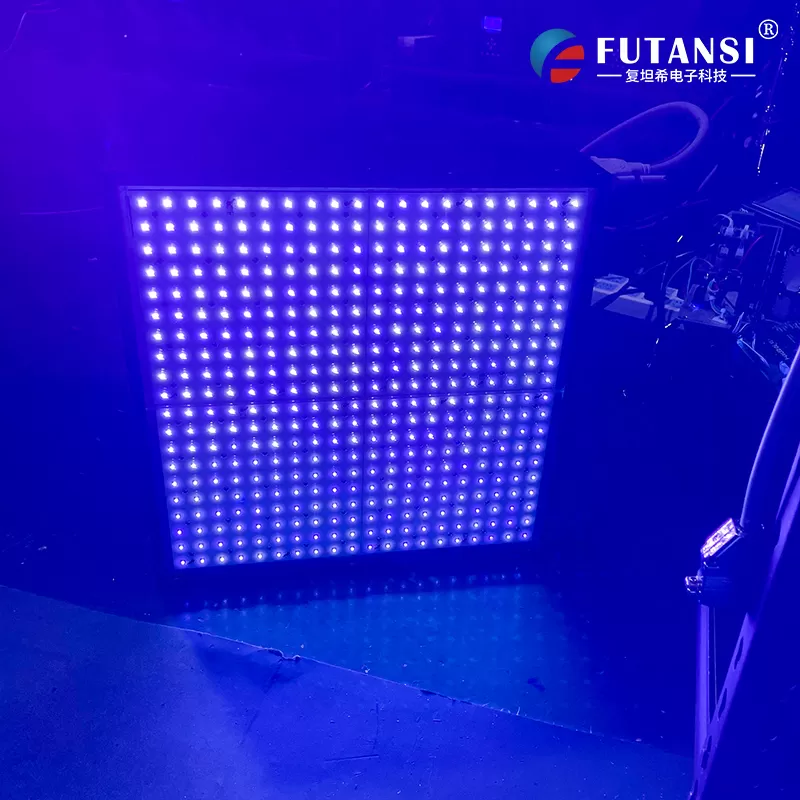

在功率半导体封装过程中，IGBT与SiC器件需要经过芯片固定、绝缘保护、结构粘接以及部分密封等工序，其中部分胶黏材料采用UV固化体系。随着新能源汽车、电力电子、储能及工业控制设备对功率器件可靠性的要求不断提高，封装工艺除了关注芯片本身，也越来越重视胶层固化的一致性。对于分布面积较大的UV胶层，如果采用单点光源逐一照射，不同区域容易产生固化时间差，自动化生产时也会增加机械运动。UVLED面光源可以在一定区域内形成连续的紫外照射，使IGBT、SiC功率器件周围的多个胶接区域或连续胶层同时接受UV光照，从而更适合固定工位和自动化产线中的批量处理。不过，功率半导体封装结构复杂，实际应用仍需结合胶水特性、芯片结构和光路条件进行工艺验证。
IGBT与SiC封装为什么关注胶层固化
功率半导体器件在工作过程中通常会经历较明显的温度变化，因此封装材料不仅需要完成初期粘接，还要在后续使用环境中保持稳定。对于采用UV固化胶的工艺而言，胶层固化状态会影响粘接强度以及结构固定效果。如果同一器件不同位置的胶层固化程度差异较大，后续可能表现出不同的材料状态。尤其是IGBT和SiC器件封装中，芯片、基板、引线及其他结构件之间的空间关系较为紧凑，部分胶水承担着固定和保护作用。UVLED面光源可以将多个需要照射的区域纳入同一光照范围，减少逐个胶点处理产生的时间差。对于自动化设备而言，产品定位后即可完成区域照射，减少光源反复移动带来的动作误差，使固化工序更加容易标准化。
面光源适合连续胶层和多区域固化
功率半导体封装中的胶水并不一定集中在单个位置，有些应用采用连续胶路，有些则在多个结构位置进行点胶。若采用单个点光源逐个照射，需要配合机械运动改变光源或产品位置，生产节拍和不同区域的照射一致性都会受到影响。UVLED面光源则可以根据器件尺寸和胶路分布建立相对完整的照射区域，使多个目标位置同时接受紫外光照。实际应用时，需要先确定真正需要固化的区域，再根据产品尺寸和结构设计光源位置。如果光源有效区域与胶层分布不匹配，即使光源输出较高，也可能出现边缘或局部区域照射不足的问题。因此，功率半导体UV固化设备的设计重点不是简单扩大光源面积，而是让有效照射区域与实际胶层形成合理对应。
UVLED波长需要匹配封装胶材料
UVLED面光源用于IGBT和SiC器件封装时，波长选择首先取决于实际使用的UV胶。工业UVLED常见波长包括365nm、385nm、395nm和405nm，不同封装胶的光引发体系不同，对紫外光的响应也存在区别。因此，在设备选型之前，应根据胶水技术资料确认推荐波段，再通过实际样件进行验证。对于较厚的胶层，还需要关注UV光进入材料内部后的传播情况。如果胶层表面已经形成固化状态，但内部反应不足，单纯增加表面照射强度并不一定能够解决问题。另一方面，功率半导体器件中存在金属基板、芯片、塑封结构等不同材料，这些结构可能对UV光形成反射或遮挡。因此，波长、照射方向和胶层厚度需要综合考虑。复坦希（北京）电子科技有限公司在相关UVLED固化应用中，也需要根据IGBT、SiC器件的具体封装结构和胶水体系进行针对性匹配。
SiC器件封装对工艺稳定性要求更高
SiC功率器件工作环境与传统低功率电子元件存在明显差异，封装过程通常需要考虑较高的热负荷以及长期工作稳定性。因此，在采用UV胶进行结构固定时，固化一致性更加值得关注。需要注意的是，UVLED面光源并不能替代所有功率半导体封装工艺，而是针对适合UV固化材料的特定工序发挥作用。例如部分定位胶、保护胶或结构粘接胶可以采用UV照射完成快速固化，而其他材料可能仍需要热固化或其他处理方式。对于SiC器件而言，还需要观察胶层在固化过程中是否对芯片或基板产生不必要的机械应力。合理的固化速度有助于减少局部先固化、其他区域后固化造成的状态差异。工程调试时，应该将胶层外观、固化程度和后续结构稳定性结合起来评价，而不是只看固化时间。
一个功率半导体封装项目中的现场调试
某功率器件生产企业在进行SiC模块封装时，需要对器件周边的UV结构胶进行固化。前期设备采用局部UV光源处理不同胶点，生产量提高后，现场人员发现不同位置的胶水固化时间不完全一致。负责工艺调试的刘工介绍：“几个位置分开照，前面的胶已经开始固化了，后面的才刚开始照，连续做的时候节拍不好统一。”项目组根据器件实际胶路重新规划了照射区域，将主要胶层集中到UVLED面光源的有效范围内，并根据胶水要求确认适用波长。调整后，产品完成点胶和定位后进入固定固化工位，由面光源统一进行UV照射。刘工反馈说：“改成整体照射以后，动作简单了，几个位置基本可以一起处理，连续生产更容易控制。”这个项目中，设备调整的重点并不是单纯提高光源输出，而是利用区域照射方式减少不同胶点之间的固化时间差。
自动化固化还需要考虑器件遮挡和散热
功率半导体封装设备通常需要与点胶、上下料、视觉定位及检测系统进行配合，因此UVLED面光源需要根据完整工艺流程进行安装。产品进入固化工位后，可以通过传感器确认位置，再启动光源完成照射。对于结构相对复杂的IGBT和SiC模块，需要提前检查芯片、基板和其他结构是否遮挡目标胶层。如果胶水位于侧面或较深的位置，单方向面光照射可能无法覆盖全部区域，此时需要调整光源角度或结合其他照射方式。连续运行过程中，还需要关注UVLED自身的散热状态。光源长期工作后，如果热量不能及时释放，可能影响输出稳定性，进而影响批量产品的固化一致性。此外，设备还需要做好紫外光防护，避免无关区域受到照射。对于不同规格的功率模块，可以根据产品尺寸和胶路位置设置相应的固化程序，使设备能够适应不同产品的生产切换。
固化工艺需要与后续封装流程配合
IGBT和SiC器件完成UV胶固化后，通常还会进入后续检测、装配或封装工序，因此前一道固化工艺不能孤立考虑。如果胶层承担结构固定作用，就需要确保经过UV照射后已经达到后续工序所要求的状态。对于一些采用多种封装材料的产品，还应确认UV胶固化过程不会对其他材料造成不利影响。特别是在SiC功率模块中，器件结构和材料组合相对复杂，工程人员需要通过完整样件验证照射工艺，而不是只测试单独胶水。设备调试过程中，可以根据产品实际胶层位置调整光源与工件之间的距离，并观察不同区域的固化状态，再确定适合量产的工作条件。这样能够避免实验室样品效果良好，但进入连续生产后出现边缘固化不足或批次差异等问题。
结语：均匀UV照射是功率半导体封装的重要工艺环节
UVLED面光源在IGBT与SiC器件封装中的主要价值，是针对适合UV固化的定位胶、保护胶和结构胶提供稳定的区域性紫外照射。相比逐点处理，面光源能够同时覆盖多个胶点或连续胶层，减少不同位置之间的固化时间差，并更容易与自动化封装设备衔接。实际应用时，需要先根据胶水体系选择365nm、385nm、395nm或405nm等合适波长，再结合胶层厚度、器件结构、遮挡情况和生产节拍确定具体照射方式。对于SiC等功率器件，还应关注固化过程中材料状态和结构稳定性，避免单纯追求快速固化。复坦希（北京）电子科技有限公司可结合IGBT、SiC功率模块的具体封装工艺，对UVLED面光源的波长、照射区域及设备集成方式进行针对性匹配，使功率半导体器件胶层获得更加均匀、稳定的UV固化处理，为自动化封装生产提供可靠的固化环节支持。
