第三代半导体UV膜解胶应用(碳化硅晶圆低损伤解胶工艺)

时间:2026-08-03 13:05:32 作者:复坦希(北京)电子科技

  随着新能源汽车、光伏储能、智能电网以及高功率电子设备快速发展,第三代半导体材料凭借高耐压、高导热、高频性能等优势,正在成为下一代功率器件的重要技术方向。其中,碳化硅(SiC)晶圆因具备优异的电气性能和耐高温特性,被广泛应用于新能源汽车电驱模块、充电设备、工业电源以及高可靠功率器件制造领域。相比传统硅晶圆,SiC材料具有硬度高、脆性强、加工难度大的特点,在晶圆减薄、切割、研磨以及芯片分离过程中,对加工工艺稳定性提出了更高要求。在第三代半导体制造流程中,UV膜作为晶圆加工过程中的重要辅助材料,可以有效固定晶圆并降低加工过程中的机械风险。而完成加工后,需要通过UV膜解胶设备降低膜材粘附力,实现晶圆与胶膜之间的安全分离。UV解胶技术通过低温、精准的紫外能量控制,可以减少传统剥离方式产生的机械应力,实现碳化硅晶圆低损伤解胶工艺。复坦希(北京)电子科技针对第三代半导体制造需求推出UV膜解胶设备解决方案,通过稳定均匀的UV光输出,提高SiC晶圆加工过程中的分离效率和产品可靠性。

  在碳化硅晶圆制造过程中,由于SiC材料硬度高、加工成本较高,晶圆加工环节对良率控制尤为重要。在研磨、减薄以及切割过程中,通常需要使用UV膜或保护膜对晶圆进行固定和防护,避免加工过程中的振动、位移以及表面损伤。尤其是在薄片化SiC晶圆加工中,晶圆厚度降低后机械强度进一步下降,任何不合理的外力都可能造成裂纹、崩边甚至晶圆破损。因此,在后续芯片分离过程中,需要采用更加温和可靠的解胶方式。传统机械剥离方式容易因粘附力过大产生额外拉力,而UV膜解胶技术可以通过紫外照射改变胶层特性,在降低粘性的同时减少对碳化硅晶圆产生的机械影响,实现更加安全稳定的芯片分离。

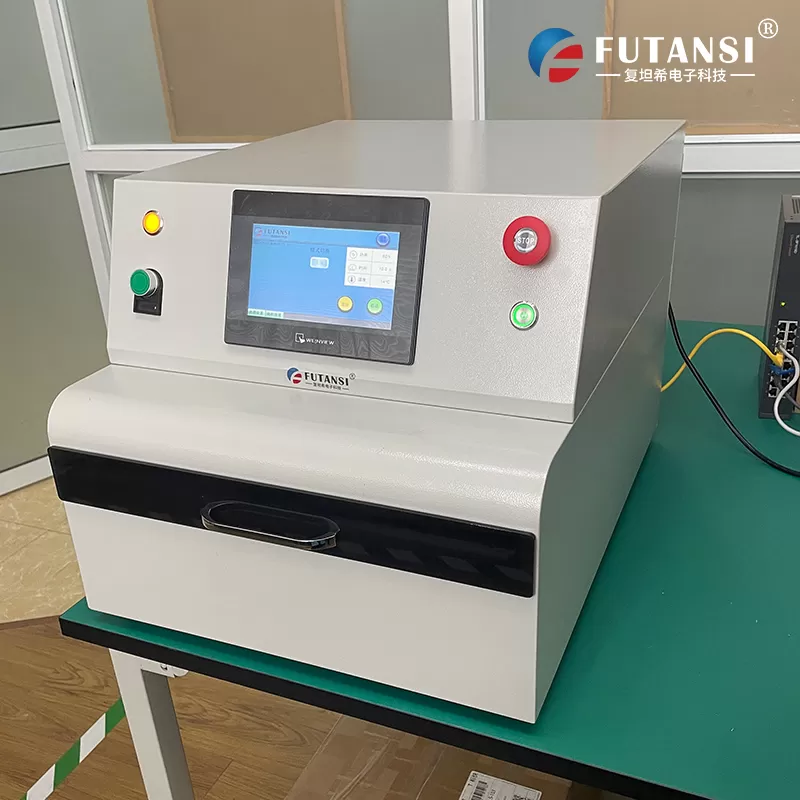

第三代半导体UV膜解胶应用(碳化硅晶圆低损伤解胶工艺)(图1)

  第三代半导体UV膜解胶设备主要应用于SiC晶圆切割后处理、晶圆减薄保护膜释放、芯片拾取辅助以及功率器件封装前处理等环节。在实际生产过程中,完成切割或加工后的SiC晶圆会进入UV解胶工序,设备根据UV膜材料特性、晶圆尺寸以及工艺要求,对晶圆表面进行精准紫外照射。紫外光作用于膜材胶层后,会引起胶体结构变化,使其粘附强度降低,从而便于后续扩膜、顶针取片或自动化设备完成芯片分离。通过控制UV光强、照射时间以及能量密度,可以避免解胶不足导致取片困难,也可以防止过量照射影响材料性能,提高SiC晶圆加工过程的一致性。

  相比传统晶圆分离方式,UV膜解胶设备在第三代半导体加工中具有明显优势。首先,UVLED光源能够根据不同UV膜材料选择365nm、385nm、395nm等适配波长,使紫外能量更加精准作用于胶层,提高解胶效率;其次,LED光源响应速度快,可快速达到稳定输出,适合半导体自动化生产流程。同时,UV解胶过程具有低温特点,可以有效降低热量对SiC晶圆、金属层以及器件结构造成的不良影响,减少热应力引发的加工风险。此外,设备通过优化光学系统,实现高均匀性的紫外照射,使整片晶圆不同区域获得一致解胶效果,提高芯片分离成功率和加工良率。

  随着SiC功率模块、碳化硅MOSFET以及新能源汽车功率器件市场快速增长,第三代半导体制造对高可靠加工设备的需求持续提升。复坦希(北京)电子科技的UV膜解胶设备采用高性能UVLED光源模块和专业控制系统,可实现稳定均匀的紫外能量输出,满足碳化硅晶圆低损伤解胶工艺需求。设备支持不同尺寸SiC晶圆加工,并可根据不同UV膜类型调整照射参数,适用于SiC晶圆切割、减薄以及芯片分离等制造环节。同时,设备能够与晶圆切割机、扩膜设备、自动拾取设备以及功率器件封装产线进行集成,帮助企业提升加工效率,降低晶圆损伤风险,提高第三代半导体产品制造一致性。

  在选择第三代半导体UV膜解胶设备时,需要综合考虑SiC晶圆尺寸、UV膜类型、紫外波长、光照均匀性、能量控制精度、设备稳定性以及自动化兼容能力等因素。由于碳化硅晶圆加工成本较高,对良率要求更加严格,因此解胶设备不仅需要实现有效降低膜材粘附力,还需要保证处理过程低温、均匀和稳定。不同应用场景,如SiC功率器件、车规级半导体模块、高压电源器件以及先进封装产品,对UV解胶工艺要求存在差异,需要根据具体生产流程进行合理配置。复坦希(北京)电子科技可根据客户实际应用需求,提供从UV膜测试、解胶参数优化到设备集成应用的专业技术支持,帮助客户建立稳定、高效的第三代半导体晶圆加工工艺,提高产品制造可靠性。

  综上所述,第三代半导体UV膜解胶技术凭借低温处理、精准UV控制、低机械应力以及高稳定性特点,已经成为碳化硅晶圆加工过程中的重要辅助工艺。通过紫外照射降低UV膜粘附力,可以有效减少传统分离方式对SiC晶圆造成的损伤,提高芯片取片效率和后续封装可靠性。随着新能源汽车、功率电子以及高端能源设备不断发展,碳化硅晶圆制造对先进解胶技术的需求将持续增长。复坦希(北京)电子科技持续深耕UVLED固化与解胶技术,为第三代半导体、晶圆加工、功率器件封装以及精密电子制造领域提供专业化解决方案,助力客户实现更高效率、更高可靠性的智能制造。

  如需样机测试或选型方案支持,欢迎联系复坦希(北京)电子科技获取专属第三代半导体UV膜解胶设备整体解决方案,我们将为您提供定制化工艺验证与专业技术支持服务。
