随着高速光通信、数据中心互联、云计算以及人工智能网络快速发展，光通信器件对传输速率、集成密度和封装精度提出了更高要求。阵列波导光栅AWG（阵列波导光栅）作为一种重要的集成光学器件，广泛应用于波分复用、光模块以及光网络系统中，承担多波长光信号复用与解复用功能。在AWG器件制造过程中，PLC芯片与光纤之间的高精度定位是影响器件性能的重要工艺环节。由于PLC芯片内部集成大量微型光波导结构，而光纤端面尺寸较小，两者之间需要实现微米级甚至更高精度的空间匹配，才能保证光信号高效率传输。传统依靠机械结构固定的方式容易受到加工误差、装配偏差等因素影响，难以满足高性能AWG器件制造需求。AWG自动耦合系统通过精密运动控制、光学反馈检测以及智能算法优化，实现PLC芯片与光纤之间的主动定位和精准耦合，提高光通信器件封装效率和产品一致性。复坦希（北京）电子科技针对AWG器件制造需求，提供自动耦合系统应用方案，为PLC芯片与光纤高精度定位提供专业技术支持。
AWG器件的核心结构由输入输出波导、阵列波导以及自由传播区域组成，通过精确控制不同光波长在波导中的传播路径，实现光信号的复用和分离。在实际封装过程中，PLC芯片作为AWG功能实现的重要载体，需要通过光纤组件与外部光路进行连接。由于芯片波导端面与光纤之间存在严格的位置匹配要求，任何微小偏移都会导致光模式无法有效耦合。例如，横向位置误差会造成光斑中心偏离，降低耦合效率；垂直方向误差会影响光场重叠效果；角度偏差则可能增加反射损耗和传输损耗。尤其对于多通道AWG器件而言，多个光纤通道需要同时与PLC芯片对应波导精准匹配，因此需要更加精细的定位调节方式。通过自动耦合系统进行实时检测和动态调整，可以有效补偿制造过程中的位置误差，实现PLC芯片与光纤之间稳定可靠的光路连接。

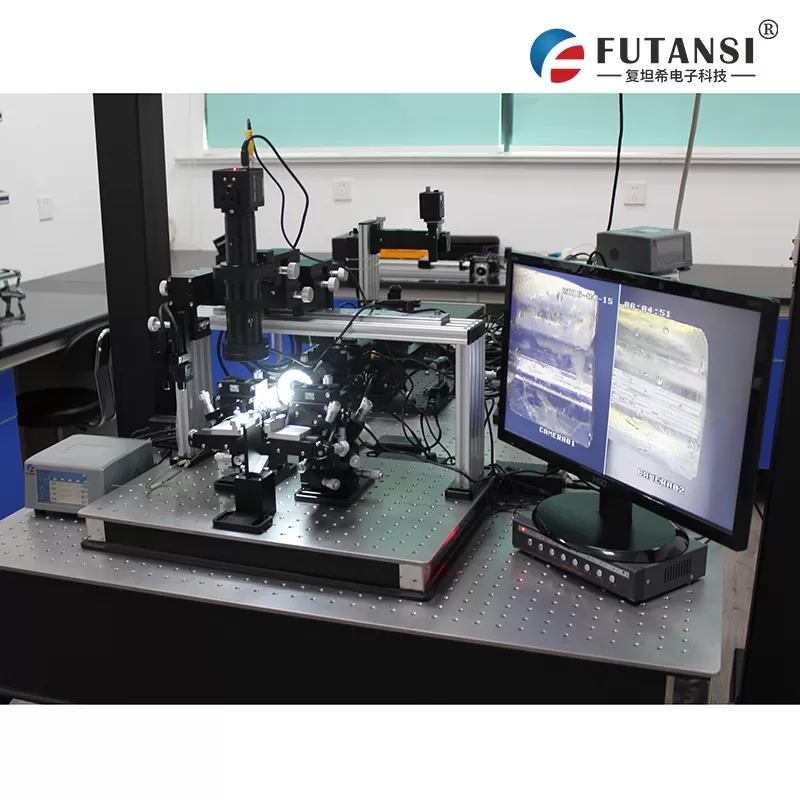

AWG自动耦合系统在PLC芯片与光纤定位过程中，主要通过高精度运动平台、光功率检测模块、控制软件以及专用夹具完成主动对准。工作时，PLC芯片和光纤组件分别固定在精密定位机构上，系统首先建立初始光路状态，并采集当前光功率变化数据。控制程序根据检测结果，对光纤或芯片位置进行微量调整，使两者逐步接近最佳耦合位置。其中，X、Y方向调整主要用于修正光纤端面与芯片波导接口之间的横向偏差；Z方向调整用于优化端面距离，提高光场匹配效果；同时，根据器件结构需求，还可以增加角度方向调节，对光轴倾斜和旋转误差进行补偿。在多通道AWG器件制造中，系统能够综合分析不同通道光功率状态，通过自动搜索算法寻找整体性能最优位置。当达到工艺要求后，再通过点胶和UV固化等方式完成固定，保证PLC芯片与光纤连接结构长期稳定。
相比传统人工调节方式，AWG自动耦合系统在PLC芯片与光纤高精度定位过程中具有更高效率、更好的重复性和更强的工艺一致性。人工耦合通常依靠工程人员观察测试数据并手动调整组件位置，不仅调节过程复杂，而且容易受到操作经验影响。在多通道、高密度AWG器件制造过程中，人工方式很难同时保证所有光路达到最佳状态。自动耦合系统通过程序控制调节过程，可以按照统一标准完成定位、搜索、优化和数据记录，提高生产流程稳定性。同时，高精度运动机构能够实现微米级位置控制，减少批量生产中的产品差异。对于光模块、PLC光分路器、AWG芯片封装以及集成光子器件制造而言，自动耦合技术能够有效提高生产效率，降低人工调试成本，并提升产品整体可靠性。
随着400G、800G高速光模块以及光子集成技术不断发展，AWG器件对封装精度和自动化制造能力提出了更高要求。复坦希（北京）电子科技的AWG自动耦合系统可根据不同PLC芯片结构、光纤类型以及封装方式进行配置，实现阵列波导光栅器件中PLC芯片与光纤的高精度定位。系统可应用于AWG芯片封装、PLC光分路器制造、光纤阵列耦合、光模块生产以及光通信器件测试等场景，并能够与六维调整架、自动点胶设备、UVLED固化设备以及光学检测设备进行组合，形成完整的精密封装工艺流程。通过自动化完成光路匹配、位置优化和封装前调试，可以有效减少人工操作误差，提高器件生产效率和封装质量。
在选择阵列波导光栅AWG自动耦合系统时，需要综合考虑定位精度、调节自由度、检测方式、软件算法、设备稳定性以及生产兼容能力等因素。不同类型AWG器件在波导结构、通道数量以及光纤接口形式方面存在差异，因此自动耦合系统需要具备良好的适应能力。在研发阶段，需要设备支持不同芯片型号验证和工艺参数调整；在批量制造阶段，则更加关注设备运行速度、重复定位精度以及长期稳定性。此外，AWG器件封装通常涉及主动耦合、点胶固定、UV固化以及性能检测等多个环节，因此设备规划需要结合完整生产流程进行设计。复坦希（北京）电子科技可根据客户应用需求，提供AWG自动耦合系统选型、样品测试、工艺优化以及自动化集成支持，帮助客户提升光通信器件制造能力。
综上所述，阵列波导光栅AWG自动耦合系统通过高精度运动控制、实时光学反馈以及智能化优化算法，实现PLC芯片与光纤之间的高精度定位，为AWG器件稳定封装提供重要技术保障。通过主动对准方式修正光路偏差，可以有效降低耦合损耗，提高多通道光通信器件的一致性和长期可靠性。随着高速光模块、集成光子芯片以及先进光通信技术持续发展，AWG自动耦合系统将在PLC芯片封装、光纤阵列耦合、光模块制造以及光子集成器件生产领域发挥更加重要的作用。复坦希（北京）电子科技持续深耕光电精密耦合技术，为AWG器件、PLC芯片、光纤阵列及光通信组件研发生产提供专业化解决方案。如需样机测试或选型方案支持，欢迎联系复坦希（北京）电子科技获取专属AWG自动耦合系统整体解决方案，我们将为您提供定制化工艺验证与专业技术支持服务。
