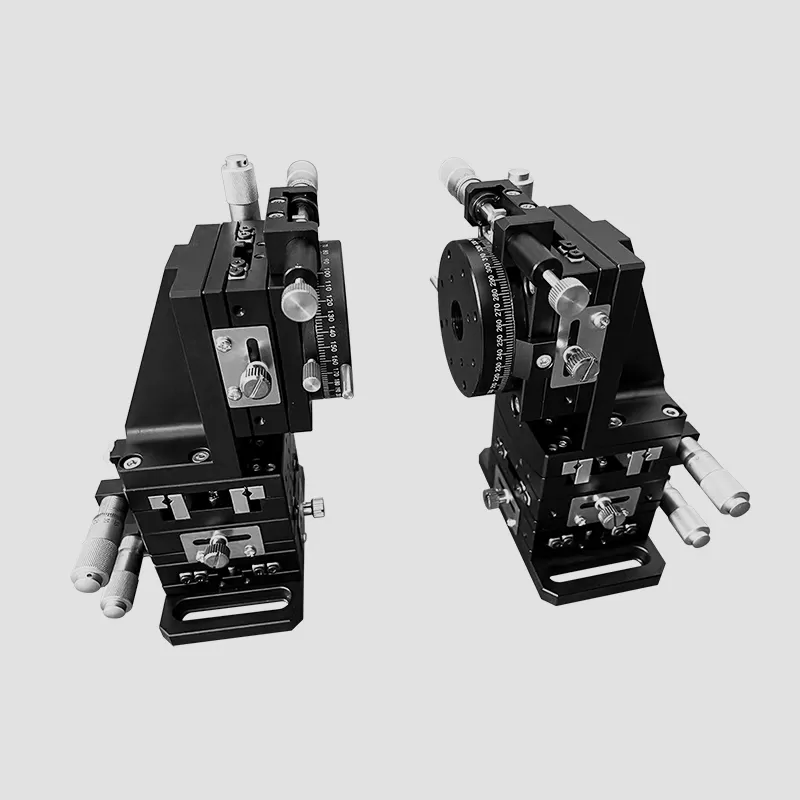

在光电器件研发和性能测试过程中，光路位置往往不是一次装配就能够达到理想状态。无论是激光器、光电探测器、光纤组件还是光学芯片，只要涉及光信号的输入、输出或空间耦合，就会受到器件加工误差、安装偏差以及光学元件位置变化的影响。尤其在性能验证阶段，研究人员需要观察不同位置和角度下的光功率、耦合效率、响应信号等变化，这就要求测试平台具备足够灵活的微调能力。五维调整架将X、Y、Z三个平移自由度与两个角度自由度结合，可对测试光路进行多方向精细调整，使器件能够在较小范围内寻找更合适的光学位置，为光电器件测试和性能优化提供稳定的机械基础。
与普通固定支架相比，五维调整架更适合用于需要反复寻找最佳光路位置的测试场景。实际测试时，器件首先通过夹具进行初步定位，随后利用XYZ方向调整其空间位置。如果光路已经基本重合，但仍存在耦合效率不高或接收信号偏弱的情况，则可以进一步通过角度方向进行姿态修正。这样一来，测试人员不需要频繁拆装器件，只需通过调整机构完成连续微调即可观察性能变化。对于光纤与光芯片、激光器与光纤、光源与探测器等组合结构，这种多自由度调整方式能够有效提高测试过程中的操作灵活性。
五维调整架在光电器件测试中的一个重要作用，是帮助工程人员建立位置变化与性能参数之间的对应关系。例如，在进行光纤耦合测试时，可以先固定一个方向，逐步改变另一个方向的位置，同时记录光功率变化；当找到较优区域后，再进行角度方向扫描。通过这种方式，可以直观了解器件的耦合窗口和敏感方向，为后续结构设计和封装工艺提供数据支持。相比只寻找一个“最佳点”，这种测试方法能够进一步判断光路对位置偏差的容忍程度，对于分析器件装配精度和制定后续生产标准都有实际意义。
在实际测试过程中，调整架的运动稳定性同样不可忽视。如果平台存在明显回差，那么向一个方向移动后再反向调整时，实际位置可能与理论位置存在差异，从而影响测试数据的一致性。特别是在微小位移测试中，平台的机械刚性、调节灵敏度以及锁紧结构都会直接影响最终结果。因此，五维调整架除了需要提供足够的运动自由度，还应尽量保证调节过程平稳，并能够在找到目标位置后可靠固定。对于需要长时间观察光功率或器件响应变化的测试项目，稳定的机械状态可以减少外部振动和位置漂移对测试结果造成的干扰。
实际案例：光纤耦合测试中的光路位置优化
某光通信器件研发项目在进行光纤与芯片耦合测试时，工程人员发现，按照原有机械基准完成安装后，虽然能够建立基本光路，但输出光功率始终没有达到预期水平，而且不同批次器件的测试结果存在一定波动。经过检查后发现，问题并不完全来自光学器件本身，光纤端面与芯片耦合区域之间存在较小的位置及角度偏差。
在后续测试中，工程人员将光纤组件安装到五维调整架上，先利用XYZ方向进行小范围位置扫描，再根据光功率变化对两个角度方向进行微调。调整过程中不再频繁拆卸光纤组件，而是直接根据测试数据观察光路变化。经过多轮位置搜索后，测试人员确定了相对稳定的耦合区域，并将相关位置参数记录下来。
现场负责测试的李工反馈说：“以前遇到这种情况，往往需要反复拆装夹具才能判断到底是位置问题还是器件问题，现在可以直接一点点调整位置和角度，光功率变化比较直观，排查起来方便很多。”
这个案例说明，五维调整架并不仅仅是一个用于“移动器件”的机械平台，更重要的价值在于为光电器件测试提供可重复的位置变量。工程人员可以通过改变不同自由度，对光路进行系统性排查，从而将一些原本难以判断的装配误差转化为可观察、可记录的数据。
除了光通信器件，五维调整架还可以用于激光器测试、光电探测器测试、光纤耦合实验、光学芯片测试以及光学组件研发等场景。例如在激光器与光纤耦合测试中，可以通过平移和角度调节寻找最大输出功率区域；在探测器测试中，则可以改变入射光的位置和角度，观察探测响应变化；在光学芯片研发阶段，还能够利用多自由度运动对不同耦合位置进行扫描，为芯片光接口设计提供实验依据。
对于研发实验室而言，五维调整架还具有较强的通用性。同一套精密运动平台经过夹具更换和安装结构调整后，可以适配不同尺寸的光电器件，减少针对每一种测试产品重新设计机械机构的工作量。对于需要进行重复测试的项目，可以将常用位置、调节方向以及测试参数形成标准操作流程，使不同人员进行测试时获得更加接近的结果。如果进一步与光功率计、光谱仪、探测模块及自动控制系统配合，还可以实现位置扫描与性能数据同步采集，为自动化测试提供基础。
在实际选型时，需要根据被测器件尺寸、光路结构以及测试精度要求确定五维调整架的运动范围和调节能力。对于微型光学器件，应重点关注微调灵敏度、机械回差和平台稳定性；对于光纤阵列或较大光学组件，则需要考虑有效行程和夹具承载能力。如果后续需要进行自动化测试，还应进一步考虑电动化控制、重复定位以及与测试软件的通信方式。只有让运动机构、夹具和光学检测系统形成良好的配合，才能真正发挥五维调整架在光路优化中的作用。
总体来看，光电器件测试五维调整架的核心价值并不是简单扩大器件的移动范围，而是通过多自由度、可控的精密运动，为光路位置探索和性能优化提供更加稳定的测试条件。通过XYZ三轴位移与两个角度方向的协同调整，工程人员能够更直观地分析位置、姿态与光学性能之间的关系，并将最佳耦合区域、位置容差等数据应用于后续设计和封装工艺。复坦希（北京）电子科技可根据不同光电器件测试需求配置五维调整架及配套精密定位结构，适用于光路调试、光纤耦合、芯片测试等应用。
