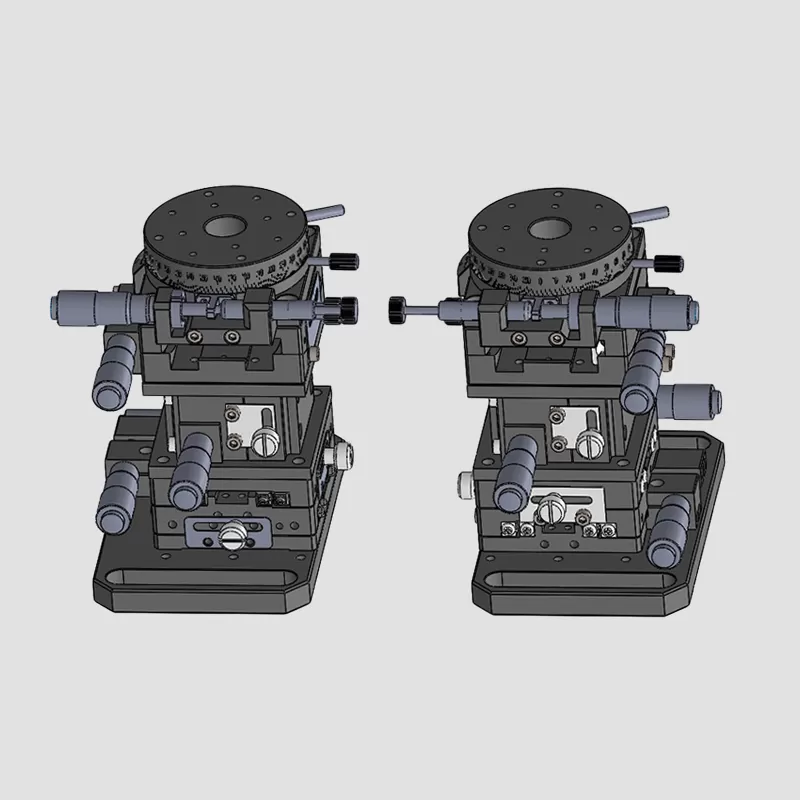

在光通信器件、光子芯片以及精密光电组件封装过程中，光纤与芯片之间的耦合并不是简单地将两个部件“对齐”即可完成。光纤端面的位置、角度以及与芯片耦合区域之间的间距，都会对最终光信号传输产生影响。特别是在主动耦合工艺中，通常需要一边移动光纤，一边实时观察光功率或插入损耗变化，通过不断寻找最佳位置来获得较高的耦合效率。五维调整架能够提供X、Y、Z三个方向的位置调整，同时增加θX、θY两个角度方向的姿态修正，使光纤可以在有限空间内进行更加细致的空间搜索，为主动耦合过程提供精密运动基础。
与单纯依靠机械基准完成定位的方式相比，主动耦合更加关注实际光学性能。即使光纤和芯片的机械中心已经基本重合，也不代表光路一定处于最佳状态。由于芯片波导、光纤端面以及安装结构都存在加工和装配误差，实际最佳耦合位置可能与理论位置产生偏移。因此，在主动耦合过程中，五维调整架可以根据光学反馈不断修正光纤的位置和姿态。工程人员可以先通过较大范围的XYZ移动找到有效耦合区域，再逐渐缩小调节范围，最后结合角度方向进行精细优化，从而避免完全依赖人工经验寻找位置。
五维调整如何参与主动耦合
五维调整架的五个自由度分别承担不同作用。X、Y方向主要用于修正光纤与芯片之间的横向位置偏差，Z方向则可以改变两者之间的轴向距离；θX、θY两个旋转方向主要用于补偿光纤端面与芯片之间的姿态误差。
在实际工艺中，并不一定需要五个方向同时高速运动，而是根据光路状态采取分阶段调整。例如先进行XY方向扫描，寻找光功率明显提升的区域，再通过Z方向调整耦合间距，最后利用角度自由度对光束入射方向进行修正。这样的调节方式能够减少无效运动，同时让工程人员更加清楚地判断每一个自由度对耦合结果产生的影响。
对于多通道光纤阵列而言，主动耦合的难度进一步增加。一个位置变化可能同时影响多个光纤通道，因此不能只观察单一路信号，而需要综合考虑整体光功率、通道一致性以及插入损耗等指标。五维调整架可以作为多通道主动对准系统的执行机构，根据检测系统反馈完成微量位置修正，为光纤阵列与光芯片之间建立更加稳定的耦合状态。
提高耦合效率，关键不只是“调得准”
主动耦合过程中，很多人容易将关注点全部放在调整精度上，但实际设备的机械稳定性同样重要。如果平台运动过程中存在明显回差，或者达到目标位置后发生轻微位移，即使前期已经找到最佳耦合点，也可能因为固定过程中位置变化而导致性能下降。
因此，五维调整架除了需要具备较高的调节灵敏度，还需要考虑平台刚性、运动回差、重复定位能力以及锁紧结构。特别是在光纤完成主动对准后，通常还要进行点胶、UV固化或其他固定操作，这个过程中如果光纤位置发生变化，就可能产生固化偏移。因此，调整机构需要在“寻找最佳位置”和“保持最佳位置”两个阶段都具有稳定表现。
实际案例：光纤与光芯片主动耦合调试
某光通信器件研发团队在进行光纤与光芯片耦合实验时，采用固定夹具进行初始定位后发现，虽然光路可以正常建立，但不同样品的耦合效率存在明显差异。工程人员经过排查后认为，主要原因可能来自光纤端面位置和安装角度的细微偏差。
后续测试中，团队将光纤组件安装在五维调整架上，并将光功率检测设备作为实时反馈。调节时先进行XY方向的小范围搜索，找到光功率提升较明显的位置后，再通过Z方向调整光纤与芯片之间的距离。随后对θX、θY进行微调，对比不同姿态下的光功率变化。经过多轮优化后，工程人员找到了一处相对稳定的高耦合区域，并将对应的运动参数记录下来，用于后续样品测试。
现场负责调试的王工反馈说：“以前主要靠经验一点点找位置，碰到不同批次的器件就要重新调。现在可以把位置变化和光功率变化对应起来，哪个方向需要修正会更加直观，调试时间也更容易控制。”
这一过程体现了主动耦合设备的一个重要特点：不是单纯追求机械位置的理论一致，而是通过光学反馈寻找真实的性能最优点。对于研发阶段而言，这种方法还能帮助工程人员进一步了解光纤位置容差，为后续封装结构设计提供数据参考。
光纤主动耦合的应用范围
五维调整架并不局限于某一种光通信器件。在光纤阵列与PLC芯片耦合、AWG器件耦合、硅光芯片封装、TOSA光发射组件、ROSA光接收组件以及光模块耦合测试等场景中，都可能涉及类似的主动定位过程。
在单通道光纤耦合中，五维运动可以用于寻找光功率峰值；在多通道光纤阵列应用中，则可以围绕整体通道性能进行优化；在光芯片封装中，还可以将主动对准与点胶、UV固化等工序衔接起来。不同应用虽然器件结构有所区别，但核心思路都是通过精密运动改变光路状态，再利用检测数据判断调整效果。
设备选型需要关注哪些方面？
实际选择光纤主动耦合五维调整架时，不能只看“有多少个自由度”，还需要结合具体产品确定运动行程、调节分辨率、承载能力、重复定位精度以及安装接口。对于单根光纤耦合，平台尺寸可以相对紧凑，更关注微调能力；对于光纤阵列或较大型光学组件，则需要兼顾夹具空间和运动范围。
如果计划将五维调整架应用于自动耦合设备，还需要进一步考虑电动控制方式、运动响应速度以及与光功率检测系统之间的协同。对于研发测试设备，则可以更加重视人工调节便利性和多种夹具兼容能力。只有运动机构与光学检测、夹具及固定工艺相互匹配，才能真正发挥主动耦合设备的价值。
结语
光纤主动耦合的本质，是利用实时光学反馈寻找光纤与芯片之间更加理想的空间匹配状态。五维调整架通过XYZ三轴位置调节以及θX、θY角度修正，为这一过程提供了灵活的精密运动能力，不仅可以帮助提高耦合效率，还能够通过稳定定位和可靠锁紧降低后续固定过程中的位置偏移风险。随着光纤阵列、硅光芯片、高速光模块及光子集成器件不断向高密度方向发展，多自由度精密调整机构将在主动耦合、光学测试和器件封装中承担更加重要的作用。复坦希（北京）电子科技可围绕不同光纤主动耦合工艺提供五维调整架及精密定位方案，为光通信器件研发、测试和封装提供相应的运动平台支持。
