一、电动角位滑台定义
1）标配步进电机和RS232接口，方便安装连接控制器
2）采用精密研配蜗轮蜗杆结构，运动流畅，可任意正向、反向旋转
3）设计精巧的消空回结构，空回ji小，并可调整长期使用造的空回间隙
4）台面外围刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数
5）步进电机和蜗杆通过高品质弹性联轴器连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小
6）电动旋转台可平放使用也可立式使用，可与其他种类滑台组成多维电动调整台
7）可增加限位功能
8）可换装伺服电机，加装旋转编码器，接受产品定制
二、电动角位台安装方法

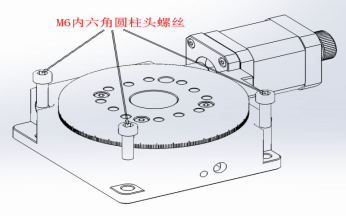

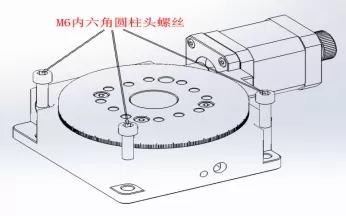

使用底板上钻设的3个螺栓孔，通过附属螺丝进行固定。如下图：
三、参数
产品型号 | 电动旋转台FDC100-50W-ST | ||||
结构描述 | 台面尺寸 | Φ100mm | 精度描述 | 分辨率 | 0.02°（无细分） |
角度范围 | 360º | ||||
设备厚度 | 50mm | **速度 | 36°/sec | ||
驱动机构 | 蜗轮蜗杆1:90或1:45 | 重复定位精度（理论） | ±0.01° | ||
导轨形式 | 交叉滚柱轴环 | 绝对定位精度（理论） | 0.06º | ||
步进电机（1.8º） | 42BYG | 端跳精密 | 15μ | ||
主体材料 | 铝合金阳ji氧化 | 平行度 | 40μ | ||
中心承载 | 30KG | 自重 | 2.3KG | ||

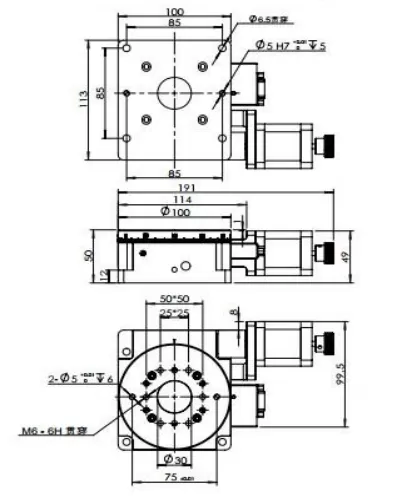

四、尺寸图

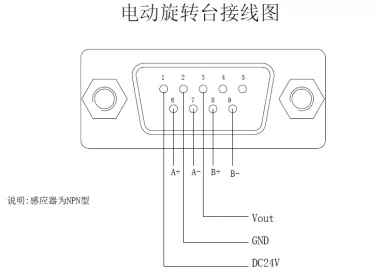

五、接线图

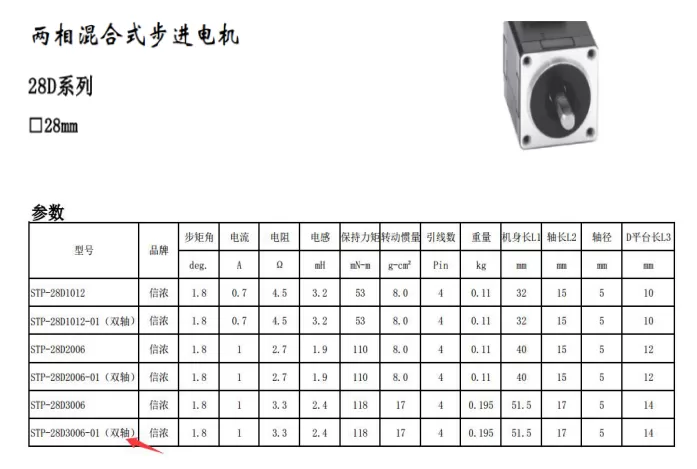

六、滑台所配电机参数
七．滑台所配步进电机驱动器情况
1. 本滑台默认不配伺服电机和驱动器，由客户另行购买。
2. 本滑台推荐搭配MADLT05SA多功能型驱动器。
八．关于滑台的日常保养及维护
为使得本平台获得长久的寿命及稳定的精度，需对本平台的传动机构，滑动机构，滚动机构等进行保养。
弧形导轨和滚柱丝杆的保养：定期对弧形导轨滚柱丝杆施加适量润滑脂，润滑脂均匀布涂覆在弧形导轨滚珠。
丝杆沟槽内即可，不可溢出，润滑脂类型为导轨丝杆用锂基润滑脂，品牌不限，4个月保养一次。
