PCB线路板生产和电子装配过程中，UV固化工艺主要用于部分阻焊油墨、保护胶、绝缘涂层以及局部封装材料的快速固化。随着电子产品向小型化、高密度和自动化生产发展，线路板上的元件和线路分布越来越紧凑，传统热固化方式在部分工艺中容易受到加热时间、温度以及设备空间的限制。对于适用于UV固化的材料，UVLED面光源可以在一定范围内提供连续、稳定的紫外照射，使PCB表面多个区域的胶层或油墨同时接受光照，从而减少逐点处理造成的效率差异。尤其是在PCB局部保护胶、电子元件固定胶以及部分UV阻焊材料的应用中，面光源能够与输送、点胶和检测设备结合，将原本分散的固化工序整合到自动化生产流程中。
PCB阻焊油墨与保护胶为什么需要UV照射
PCB上的阻焊层主要用于保护铜线路，同时减少焊接过程中不必要的导通和短路风险。部分UV固化型阻焊材料在完成涂覆、曝光或相关加工后，需要通过紫外光进一步促进材料固化。与之类似，电子装配过程中使用的保护胶也可能覆盖在线路、焊点或元件周围，用于提供绝缘、防潮及机械保护。由于这些材料往往分布在较大的线路板区域，单点UV光源逐个照射显然不适合连续生产。UVLED面光源可以形成相对完整的照射区域，使PCB经过光源下方时获得连续的UV照射。对于自动化产线来说，这种方式更容易与输送机构匹配，也可以减少光源频繁移动造成的机械动作。需要强调的是，并非所有PCB阻焊油墨都采用完全相同的固化方式，具体仍应根据材料供应商的工艺要求判断是否适合UVLED照射。
面光源更适合PCB大面积区域处理

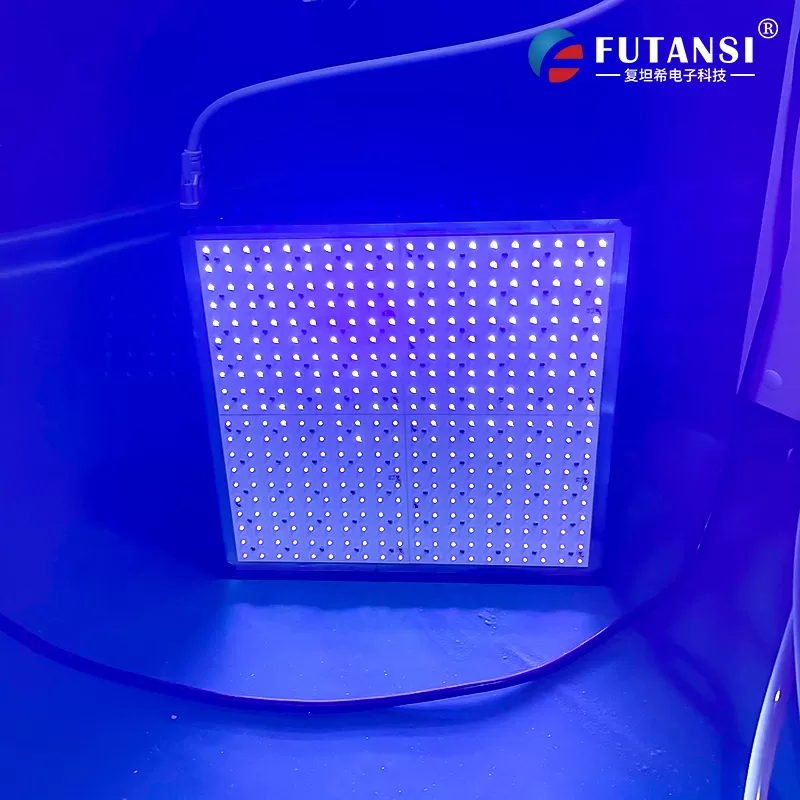

PCB线路板具有尺寸多样、线路复杂和局部元件高度不同等特点。在采用UVLED面光源进行固化时，首先需要确定真正需要接受UV照射的区域。如果保护胶覆盖在线路板较大范围内，面光源可以一次覆盖多个胶层区域；如果胶水主要分布在元件周边，也可以根据产品尺寸缩小有效照射区域。相比点光源，面光源减少了光源逐点移动的需求，更适合固定工位或流水线方式进行生产。实际调试过程中，工程人员需要重点观察光源有效区域内的照射均匀性。因为PCB面积较大，如果中心区域和边缘区域接收到的UV能量差异明显，就可能出现同一块线路板不同位置固化状态不一致的问题。因此，评价UVLED面光源不能只看设备表面是否“很亮”，而需要结合实际油墨或保护胶的固化结果进行判断。
UVLED波长需要匹配油墨和保护胶
PCB UV固化工艺中，波长选择与材料体系密切相关。工业UVLED面光源常见的波长包括365nm、385nm、395nm和405nm，但不同阻焊油墨、保护胶以及电子胶黏剂中的光引发体系存在差异，对紫外波段的响应也不完全一致。因此，在设备选型之前，应先确认材料供应商推荐的固化波长，再进行光源匹配。比如某些材料适合365nm附近的紫外光，而另一些UV材料则可以采用385nm、395nm甚至405nm进行固化。对于PCB保护胶而言，还需要考虑胶层厚度和材料颜色。透明或浅色胶层与深色材料对UV光的吸收情况不同，较厚胶层也可能存在表面已经固化而内部反应不足的情况。复坦希（北京）电子科技有限公司在进行UVLED面光源应用设计时，需要结合实际材料的光谱响应和产品结构确定照射方案，而不是简单按照光源功率进行选择。
保护胶固化需要兼顾线路板结构
与相对规则的油墨涂层相比，PCB保护胶的应用位置更加复杂。有些保护胶主要覆盖在线路区域，有些则集中在焊点、连接器附近或电子元件底部。线路板上同时存在铜箔、阻焊层、芯片、连接器和各种电子元件，不同材料对UV光的反射和遮挡情况也不同。特别是元件较高的PCB，如果直接从一个方向进行照射，部分低洼位置可能处于光照盲区。因此，在使用UVLED面光源时，需要根据实际产品结构判断是否存在遮挡。对于大面积平面区域，可以采用垂直照射；对于结构复杂的局部位置，则可以通过优化光源安装角度或者增加辅助照射方式改善。实际生产中，如果发现线路板边缘胶层固化正常，而元件底部或阴影区域仍然偏软，就需要优先检查光线是否真正到达目标区域，而不是简单延长所有产品的照射时间。
一个PCB保护胶项目中的现场调整
某电子制造企业在进行PCB局部保护胶生产时，原来的固化方式采用小型UV光源配合人工移动线路板完成照射。生产量增加后，现场人员发现不同批次产品的固化状态存在一定差异，而且人工移动产品也让生产节拍比较难稳定。负责工艺调试的刘工介绍：“胶本身没有什么大问题，主要是人工照的时候，每块板的位置不完全一样，有时候边缘照得少一点。”项目后续根据PCB实际尺寸重新规划照射区域，将主要保护胶覆盖范围放入UVLED面光源的有效区域，并把光源固定在输送工位上。线路板完成点胶后，由输送机构将产品送入固定照射区域，按照材料要求完成UV照射。刘工反馈说：“现在产品位置固定了，照射方式也统一，连续跑的时候比较容易控制。”这个项目的调整重点并不是单纯提高光源输出，而是利用面光源固定照射的方式减少人工操作差异，使固化过程更加容易标准化。
自动化生产中还要关注散热与防护
PCB线路板UV固化设备通常需要与自动点胶机、输送机构、视觉检测以及后续装配设备进行配合，因此UVLED面光源的安装方式和控制逻辑同样重要。产品进入固化工位后，可以通过传感器确认到位，再由控制系统启动光源，完成照射后自动关闭并进入下一工序。UVLED能够快速启动和关闭，比较适合这种间歇式自动生产模式。在连续生产环境下，光源的散热状态也需要保持稳定。如果长期运行过程中热量无法及时释放，可能影响LED工作状态，进一步导致UV输出发生变化。除此之外，PCB上部分材料和元件对紫外光比较敏感，设备设计时需要避免不必要的UV照射，并做好光学遮挡和人员防护。对于不同PCB型号，还可以根据产品尺寸和胶层位置调整光源工作区域，使同一套设备更好地适应不同线路板的生产需求。
结语：让PCBUV固化更稳定地融入生产线
UVLED面光源在PCB线路板上的应用，核心并不是简单地用紫外光替代传统热固化，而是利用区域性、快速响应的UV照射方式，对适合UV固化的阻焊油墨、保护胶及电子胶进行稳定处理。实际应用中，需要首先确认材料的UV固化特性和推荐波长，再根据PCB尺寸、胶层位置、元件遮挡以及生产节拍确定面光源的照射方式。365nm、385nm、395nm和405nm等波长都可能应用于不同材料体系，但最终仍应以实际固化测试结果为准。对于自动化PCB生产线，还需要综合考虑光源均匀性、散热、产品定位和安全防护等因素。复坦希（北京）电子科技有限公司可结合PCB线路板实际工艺，对UVLED面光源的照射区域、波长和设备集成方式进行针对性匹配，使阻焊油墨与保护胶的UV照射处理更加稳定，并更好地适应电子制造自动化生产节拍。
